1771-IFE μια αναλογική ενότητα εισαγωγής 1771-IFEA Άλλεν Bradley 12 ΜΠΙΤ
Προϊόν Specificaion
Εμπορικό σήμα/κατασκευαστής | Άλλεν Bradley/USA |
Αριθμός μερών |
1771-IVN/C |
Εναλλάσσομαι αριθμός μερών | 1771-IVN/C |
Περιγραφή |
ενότητα εισαγωγής |
Dimennsions | 15,2 εκατ. Χ 5,1 εκατ. Χ 27,9 εκατ. |
Βάρος | 0.40kg |
Λεπτομέρειες προϊόντων

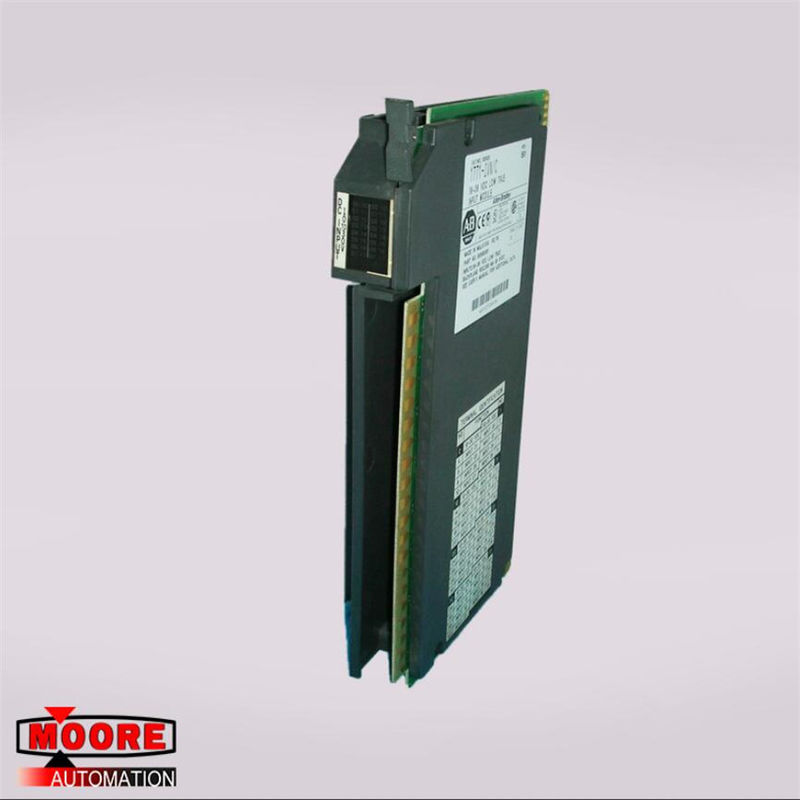

Η 1771-IVN ενότητα συνεχούς εισαγωγής σειράς Γ είναι μια πηγή που εισάγεται και απαιτεί μια παραγωγή νεροχυτών. Μια εισαγωγή πηγής παρέχει μια θετική πορεία τάσης και μια παραγωγή νεροχυτών παρέχει μια πορεία στο έδαφος.
Προδιαγραφές
nputs ανά ενότητα: 16
Θέση ενότητας: Και τα 1771 I/O πλαίσια εκτός από το 1771-Α1, - A2, και - A4
Σειρά τάσης εισαγωγής: 10 στο συνεχές ρεύμα 30V
Ελάχιστο ρεύμα εισαγωγής: 4.5mA στο συνεχές ρεύμα 10V 15mA στο συνεχές ρεύμα 30V
Ελάχιστο από-κρατικό ρεύμα: 2.0mA @ συνεχές ρεύμα 5V
Μέγιστη από-κρατική τάση: 5V συνεχές ρεύμα
Ελάχιστη -κρατική τάση: 10V συνεχές ρεύμα
Σύνθετη αντίσταση εισαγωγής: 2.2K μέγιστο ωμ
Καθυστέρηση σημάτων εισαγωγής: Χαμηλή έως υψηλή καθυστέρηση διάδοσης - 1ms υψηλό στη χαμηλή καθυστέρηση διάδοσης επιλέξιμη - 1ms ή 6ms
Διασκεδασμός δύναμης: 7,3 Watt (μέγιστο), 1,0 Watt (ελάχιστα)
Θερμικός διασκεδασμός: 24.7 BTU/hr (μέγιστο), 3,4 BTU/hr (ελάχιστα)
Backplane ρεύμα: 130mA @ συνεχές ρεύμα +5% 5V
Τάση απομόνωσης: Αυτή η απομόνωση καλύπτει ή υπερβαίνει τις απαιτήσεις των προτύπων 508 UL, και CSA τυποποιημένο C22.2 Νο 142.
Λειτουργική θερμοκρασία: 0o σε 60oC (32o σε 140oF)
Θερμοκρασία αποθήκευσης: -40o σε 85oC (- 40o σε 185oF)
Σχετική υγρασία: 5 σε 95% (χωρίς συμπύκνωση)
Κλείδωμα: Μεταξύ 10 και 12 Μεταξύ 16 και 18
Τυποποιημένη γάτα βραχιόνων καλωδίωσης τομέων. Κανένα 1771-WH
Συνδέοντας με καλώδιο τη βίδα βραχιόνων κλείστε 7-9 inch-pounds
Πιστοποίηση αντιπροσωπείας (όταν χαρακτηρίζεται το προϊόν): CSA επικυρωμένο Η κατηγορία 1, τμήμα 2 CSA, ομαδοποιεί το Α, Β, Γ, Δ επικυρωμένο UL που απαριθμείται CE που μαρκάρεται για όλες τις εφαρμόσιμες οδηγίες
Απαιτήσεις δύναμης
Η ενότητά σας λαμβάνει τη δύναμή της μέσω backplane 1771 I/O πλαισίων από την παροχή ηλεκτρικού ρεύματος πλαισίων. Η ενότητα απαιτεί 130mA από την παραγωγή αυτού του ανεφοδιασμού. Για να υπολογίσουν τις απαιτήσεις
για τη backplane παροχή ηλεκτρικού ρεύματος, προσθέστε 130mA στις απαιτήσεις δύναμης όλων των άλλων ενοτήτων στα I/O πλαίσια. Ο υπολογισμός των απαιτήσεων θα αποτρέψει μια υπερφόρτωση backplane πλαισίων
ή/και backplane παροχή ηλεκτρικού ρεύματος.
