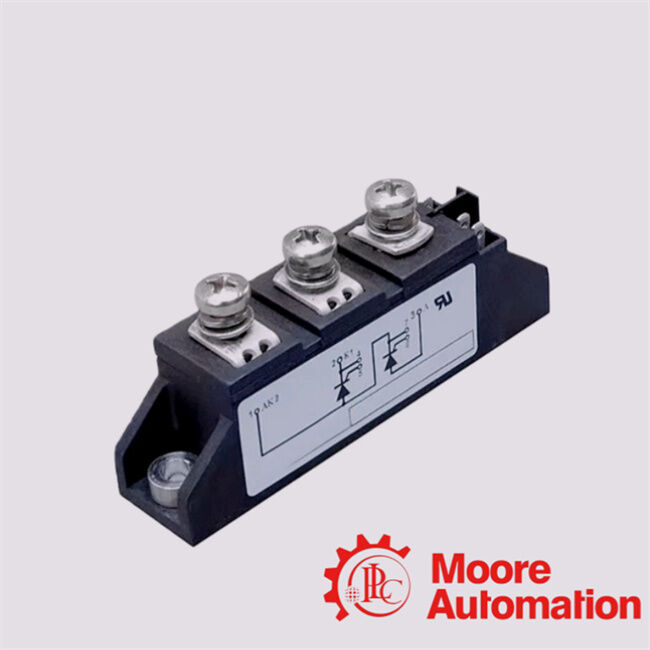

MCC95-16IO1B Κατευθείαν συνδεδεμένη με χαλκό κεραμική πλάκα βάσης Al2O3

Ηλεκτρικά χαρακτηριστικά και συσκευασία

• Δύο θυρίστορες σε μία μονάδα: Περιέχει δύο SCR συνδεδεμένες σε σειρά για ελεγχόμενη εναλλακτική/άμεση μετάδοση και διόρθωση.

• Διάταξη 1 - Διάταξη 2 - Διάταξη 3 - Διάταξη 3 - Διάταξη 4 - Διάταξη 4 - Διάταξη 4 - Διάταξη 4 - Διάταξη 4 - Διάταξη 4 - Διάταξη 4 - Διάταξη 4 - Διάταξη 4 - Διάταξη 4 - Διάταξη 4 - Διάταξη 4 - Διάταξη 4 - Διάταξη 4 - Διάταξη 5 - Διάταξη 5 - Διάταξη 5 - Διάταξη 5 - Διάταξη 5 - Διάταξη 5 - Διάταξη 5 - Διάταξη 5 - Διάταξη 5 - Διάταξη 5 - Διάταξη 5 - Διάταξη 5 - Διάταξη 5 - Διάταξη 5 - Διάταξη 5 - Διάταξη 5 - Διάταξη 5 - Διάταξη 5 - Διάταξη 5 - Διάταξη 5 - Διάταξη 5 - Διάταξη 5 - Διάταξη 5 - Διάταξη 5 - Διάτα_{Επενδύσεις}/V_DRM) κατάλληλο για τη ρύθμιση ισχύος τάσης γραμμής.

• Κατηγοριοποιημένο ρεύμα: Μέσο προωθητικό ρεύμα ~ 116 A, RMS σε κατάσταση λειτουργίας έως ~ 180 A.

• Δυνατότητα υψηλής έντασης: Μπορεί να χειριστεί υψηλά μη επαναλαμβανόμενα ρεύματα έντασης (π.χ. ~ 2,25 kA).

• Πύλη σκανδάλη: Τυπικό χαμηλό ρεύμα και τάση σκανδάλη, διευκολύνοντας τον έλεγχο στα κυκλώματα οδηγού.

• Θερμοκρασία λειτουργίας: Τυπικό βιομηχανικό εύρος έως ~ 125 °C.

• Τυποποιημένο πακέτο: JEDEC TO-240AA για τη συμβατότητα με τον κλάδο και την ευκολία τοποθέτησης.

Θερμικά και Μηχανικά Πλεονεκτήματα

• Άμεση σύνδεση χαλκού (DCB) Al2O3 κεραμική πλάκα βάσης: Παρέχειυψηλή θερμική αγωγιμότητακαιεξαιρετική ηλεκτρική μόνωση, βελτιώνοντας την απώλεια θερμότητας και την αξιοπιστία στη χρήση υψηλής ισχύος.

• Τα επίπεδα παθητικά τσιπάκια βελτιώνουν τη μακροχρόνια σταθερότητα και τα προβλέψιμα χαρακτηριστικά αποκλεισμού σε ευρεία θερμοκρασιακή περιοχή.

• 3600 V τάση απομόνωσης: Η υψηλή απομόνωση αντέχει στην τάση μεταξύ των τερματικών ισχύος και της βάσης της μονάδας.

• Βιομηχανικό πρότυπο αποτύπωσης: Σύνοψη συμπαγής και ευρέως συμβατής μονάδας για πίνακες ελέγχου και αποχέτευση.

Το MCC95‐16IO1B υπερέχει σε σενάρια ελέγχου βιομηχανικής ισχύος όπου απαιτείται ισχυρή εναλλακτική/άμεση μετάβαση και χειρισμός υψηλού ρεύματος:

Έλεγχος ισχύος και μετατροπή

• Ελεγχόμενοι ευθυγραμμιστές: Χρησιμοποιούνται για τη μετατροπή εναλλασσόμενου ρεύματος σε συνεχές ρεύμα με ρυθμιζόμενη έξοδο (π.χ. σε τροφοδοσίες ενέργειας και κινητήρες συνεχούς ρεύματος).

• Ελέγχος ισχύος εναλλασσόμενης ισχύος: έλεγχος γωνίας φάσης για μεταβλητή ισχύ εναλλασσόμενης ισχύος που τροφοδοτείται με φορτία.

• Μετατροπείς ισχύος και μετατροπείς: Ιδιαίτερα σε στάδια γραμμικής συχνότητας όπου ο έλεγχος SCR είναι αποτελεσματικός.

Κινητήρες και Αυτοματοποίηση

• Ελέγχος κινητήρα εναλλασσόμενου ρεύματος με μαλακή εκκίνηση: όρια εισροής ρεύματος και μηχανικής πίεσης κατά την εκκίνηση κινητήρων.

• Ελεγκτές κινητήρων συνεχούς ρεύματος: παρέχει ρυθμιζόμενη ισχύ για κινητήρες συνεχούς ρεύματος και βιομηχανικά συστήματα έλξης.

Βιομηχανικές και διεργαστικές εφαρμογές

• Διαφωτισμός και έλεγχος θερμοκρασίας: έλεγχος φάσης για λαμπτήρες ή θερμαντήρες μεγάλης ισχύος.

• Ηλεκτρονικά κυκλώματα και τροφοδοσίες: Χρησιμοποιούνται σε στάδια ευθυγραμμιστή υψηλής αξιοπιστίας.

• Φορτιστήρια μπαταριών και ηλεκτρονική δύναμη έλξης.

Άλλες χρήσεις

• Στατικοί διακόπτες και ρελέα στερεής κατάστασης για ισχυρή διακόπτηση χωρίς μηχανική φθορά.

• Ελέγχος της θερμοκρασίας και της διαδικασίας σε βιομηχανικούς φούρνους, φούρνους και εξοπλισμό θερμικής εργασίας.
