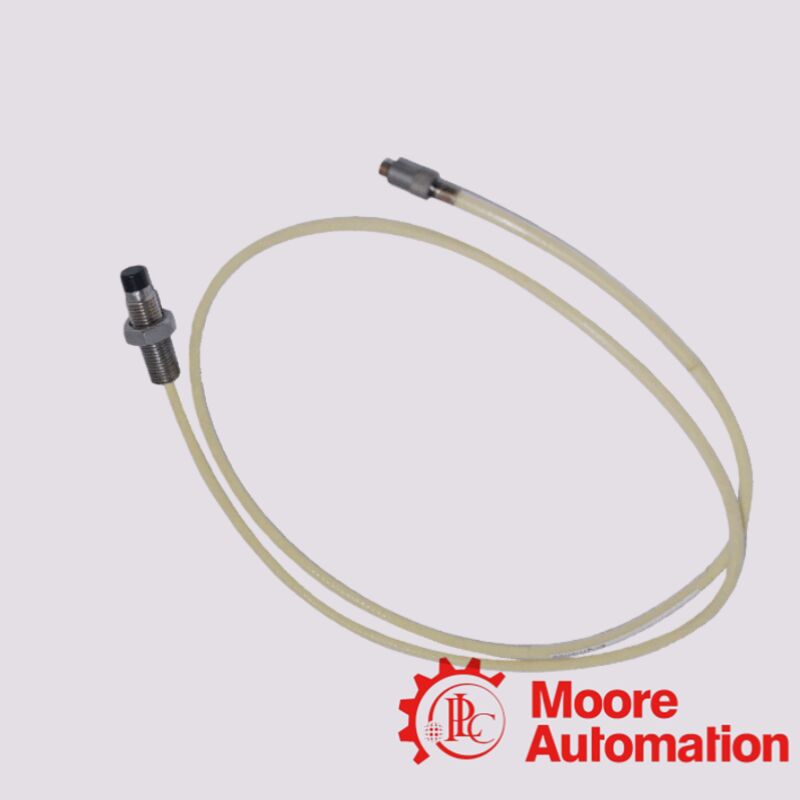

Αισθητήρας εγγύτητας Bently Nevada Proximity BA21504-00-08-10-02
Περιγραφή
Tο αισθητήρας BA21504-00-08-10-02 είναι μέρος του συστήματος αισθητήρων εγγύτητας Bently Nevada 7200/3300 XL “8 mm”. Χρησιμοποιείται για την ανίχνευση της απόστασης (χάσμα) μεταξύ ενός αγώγιμου στόχου (συνήθως ενός περιστρεφόμενου άξονα ή
εξαρτήματος) και της άκρης του αισθητήρα, μετατρέποντας τις αλλαγές σε αυτό το χάσμα σε ένα σήμα (μέσω της αρχής των ρευμάτων eddy) το οποίο στη συνέχεια υποβάλλεται σε επεξεργασία από έναν proximitor/ενισχυτή. Είναι ένας αισθητήρας διαμέτρου 8 mm, τυπικής τοποθέτησης,
με σπείρωμα 3/8‑24 UNF (για τυπική τοποθέτηση) και ενσωματωμένο καλώδιο (ή σύνδεσμο) ανάλογα με τον κωδικό παραγγελίας. Η σειρά “21504” υποδεικνύει μια τυπική έκδοση 8 mm
τοποθέτησης (χωρίς θωράκιση καλωδίου) στην οικογένεια 7200/3300XL.
|
Συχνές ερωτήσεις
|
|
Ε1: Τι είδους εύρος χάσματος/μέτρησης υποστηρίζει αυτός ο αισθητήρας;
Α: Η καταχώριση δίνει ένα βαθμονομημένο εύρος ~80 mils (2.0 mm) με σημείο εκκίνησης ~10 mils (0.25 mm) από την επιφάνεια της άκρης. Στην πράξη, ο αισθητήρας ρευμάτων eddy θα έχει το πιο γραμμικό εύρος του όταν το χάσμα άκρης‐προς‐στόχο είναι εντός του συνιστώμενου εύρους. Για τη σειρά 8 mm Bently, το τυπικό συνιστώμενο χάσμα
είναι σε μερικές δεκάδες μικρόμετρα έως μερικά mm, ανάλογα με τη γεωμετρία του στόχου και τα ηλεκτρονικά. Πάντα συμβουλευτείτε το
συγκεκριμένο φύλλο δεδομένων για το σύστημά σας.
|
|
Ε2: Τι υλικό και σχήμα στόχου πρέπει να χρησιμοποιηθεί με αυτόν τον αισθητήρα;
Α: Το σύστημα βασίζεται στην ανίχνευση ρευμάτων eddy: έναν αγώγιμο (συνήθως χάλυβα) στόχο του οποίου η απόσταση από την άκρη του αισθητήρα αλλάζει. Ενώ I
δεν έχω το πλήρες φύλλο δεδομένων Bently για αυτήν την ακριβή παραλλαγή, παρόμοιοι αισθητήρες απαιτούν μια επίπεδη ή κυλινδρική αγώγιμη επιφάνεια
αρκετού μεγέθους (για να γεμίσει το μαγνητικό πεδίο του αισθητήρα) και ένα σταθερό φινίρισμα (χωρίς έντονη σκουριά, λακκούβες ή υπολείμματα). Όσο περισσότερο το
στόχος ταιριάζει με τις συνθήκες υπό τις οποίες βαθμονομήθηκε ο αισθητήρας, τόσο καλύτερη είναι η ακρίβεια και η γραμμικότητα. Αν εσείς
αποκλίνετε (μικρότερος στόχος, διαφορετικό κράμα, μη‑επίπεδη επιφάνεια), περιμένετε πιθανά σφάλματα μέτρησης.
|
|
Ε3: Ποια είναι η τάση τροφοδοσίας / ηλεκτρική προδιαγραφή για αυτόν τον αισθητήρα;
Α: Ενώ εγώ έκανα δεν βρείτε μια πλήρη δημοσιευμένη προδιαγραφή για ακριβώς “21504‑00‑08‑10‑02”, παρόμοιες καταχωρίσεις υποδεικνύουν: “Ισχύς εισόδου:
‑17.5 Vdc έως ‑26 Vdc στα 12 mA Μέγιστη κατανάλωση.” Για παράδειγμα, μια καταχώριση λέει: “Θωράκιση μολύβδου: Όχι … Είσοδος
ισχύς: ‑17.5 Vdc έως ‑26 Vdc στα 12 mA Μέγιστη κατανάλωση.” Θα χρειαστεί να ελέγξετε το αντίστοιχο
προδιαγραφή του αισθητήρα proximitor στο σύστημά σας για να
επιβεβαιώσετε τη συμβατότητα.
|
