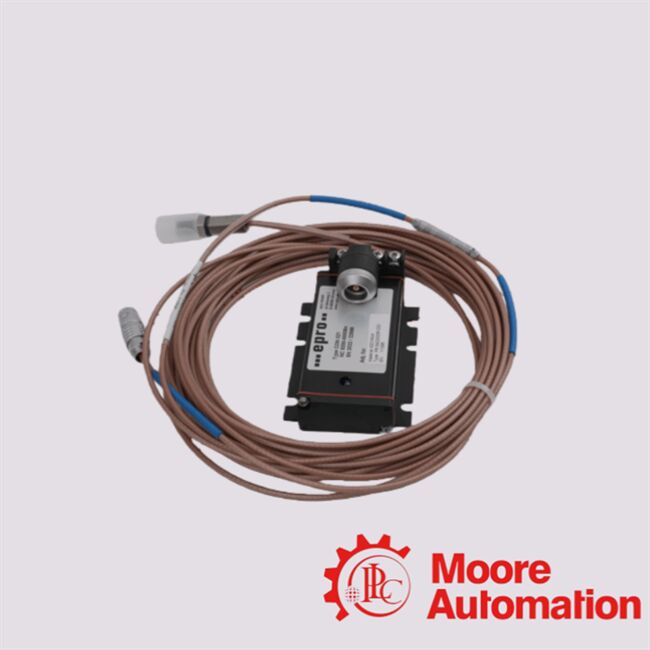

PR6423/015-040 CON021 Μονάδα PLC Emerson

Το CON021 αυτό δεν είναι ένα “PLC module” με τη συνήθη έννοια (δηλαδή λογικός ελεγκτής), αλλά ένας μετατροπέας σήματος κυματιδίου ρεύματος: μια μονάδα συντήρησης σήματος που λειτουργεί με αισθητήρες PR642x

(PR6423, PR6422, PR6424, κλπ.) για τη μετατροπή της πρώτης εξόδου του αισθητήρα κυκλικού ρεύματος σε ένα χρήσιμο σήμα μετατόπισης/δονήσεων/θέσης.

PR6423 αισθητήρας, το σύστημα (αισθητήρας + μετατροπέας) χρησιμοποιείται για τη μέτρηση χωρίς επαφή των κρίσιμων παραμέτρων περιστρεφόμενων μηχανημάτων: ακτινικός/άξονας άξονας

Το μετατροπέα σήματος εξασφαλίζει το αδύναμο σήμα αισθητήρα

γίνεται κατάλληλο για συστήματα παρακολούθησης ή ελέγχου, που επιτρέπουν την παρακολούθηση του άξονα, την προβλεπτική συντήρηση και την ασφάλεια/προστασία

συστήματα.Με λίγα λόγια:Το CON021 + PR6423 είναι ένα εξειδικευμένο ζεύγος αισθητήρων/μετατροπέων για υψηλής ακρίβειας, ασύνδετη χρήση

παρακολούθηση της μετατόπισης/του δονήματος σε βιομηχανικό περιστρεφόμενο εξοπλισμό.

Μετατρέπει το σήμα ομίχλης ρεύματος του αισθητήρα σε χρήσιμη έξοδο μετατόπισης/δονήσεων (η τάση ή το τυποποιημένο σήμα ̇ ανάλογα με το σύστημα)

Σημειώσεις εγκατάστασης και ασφάλειας

Βάσει των επίσημων συστάσεων του κατασκευαστή και των τυποποιημένων πρακτικών για τα συστήματα αισθητήρα περιστροφικού ρεύματος + μετατροπέα.

• Εγκατάσταση αισθητήρα:Ο αισθητήρας PR6423 πρέπει να τοποθετείται με κατάλληλο μηχανικό νήμα (M10×1 ή 3/8‐24 UNF, ανάλογα με την παραλλαγή) έτσι ώστε η άκρη των 8 mm να είναι στραμμένη προς τον περιστρεφόμενο άξονα ή την επιφάνεια στόχου.

• Διαδρομή καλωδίων και προστασία:Εάν χρησιμοποιείται η έκδοση με θωρακισμένο καλώδιο, πρέπει να εξασφαλίζεται η τήρηση της ελάχιστης ακτίνας κάμψης (ανά φύλλο δεδομένων) και να αποφεύγονται οξείες κάμψεις ή μηχανικές πιέσεις.

• Εγκατάσταση μετατροπέα:Τοποθετήστε τον μετατροπέα CON021 σε καθαρό, ξηρό, σταθερό περιβάλλον (περίοδος θερμοκρασίας περιβάλλοντος μεταξύ 30 °C και + 100 °C). Χρησιμοποιήστε τις 4 βίδες M5 για ασφαλή τοποθέτηση.σύνδεσμος αισθητήρα μέσω λαμπτήρα Lemo, έξοδος στο σύστημα παρακολούθησης/έλεγχου μέσω καλωδίωσης του τερματικού βιδώματος.

• Απαιτήσεις τροφοδοσίας ηλεκτρικής ενέργειας:Παροχή σταθερής παροχής συνεχούς ρεύματος στην καθορισμένη περιοχή (από 23 V έως 32 V συνεχούς ρεύματος ή από 21 V έως 32 V ανάλογα με τη διαμόρφωση) σύμφωνα με το δελτίο δεδομένων του μετατροπέα.

• Εγκατάσταση σε επικίνδυνη περιοχή / ανθεκτική σε έκρηξη (εάν απαιτείται):Το CON021 έχει πιστοποιηθεί ως εγγενώς ασφαλές (Ex ia) σύμφωνα με τα σχετικά πρότυπα (ATEX / IEC-Ex / CSA), αλλάμόνοόταν τοποθετούνται με κατάλληλα φραγμούς περιορισμού ρεύματος και σύμφωνα με τους τοπικούς κανονισμούς.

• Κλιματισμός / ευθυγράμμιση:Μετά την τοποθέτηση, το κενό αέρα μεταξύ της άκρης του αισθητήρα και του άξονα πρέπει να ρυθμίζεται ανάλογα με το συνιστώμενο από τον κατασκευαστή αρχικό κενό (συχνά ~ 0,5 mm) και στη συνέχεια πρέπει να καθορίζεται μηδέν/βάση αναφοράς.Ακατάλληλο κενό ή λάθος ευθυγράμμιση μπορεί να οδηγήσει σε ανακριβείς ενδείξεις ή στρέβλωση του σήματος.

• Περιβάλλον λειτουργίας:Αποφύγετε υπερβολικό μηχανικό σοκ, δονήσεις πέραν των καθορισμένων ορίων, υπερβολική υγρασία ή αγωγικά συντρίμμια κοντά στην άκρη του αισθητήρα.Να διατηρούνται καθαροί και σφραγισμένοι οι περίβολοι αισθητήρα και μετατροπέα (ειδικά ο αισθητήρας όταν χρησιμοποιείται σε περιβάλλον υψηλής θερμοκρασίας ή πλούσιο σε πετρέλαιο).
