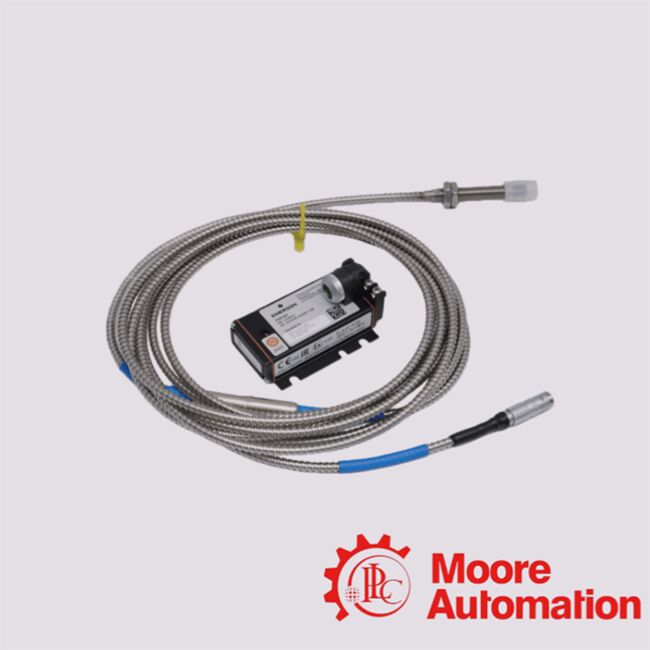

PR6423/01K-010 Αισθητήρας ρεύματος στρογγυλοκυμάτων Emerson

Η σειρά PR6423 είναι ένας αισθητήρας μετατόπισης (εγγύτητας) ρευμάτων Eddy χωρίς επαφή — που χρησιμοποιείται για τη μέτρηση στατικής και δυναμικής μετατόπισης και κίνησης άξονα σε περιστρεφόμενα μηχανήματα

 (π.χ. τουρμπίνες, συμπιεστές, αντλίες, κιβώτια ταχυτήτων). Μετρά ακτινική και αξονική μετατόπιση/θέση άξονα, εκκεντρότητα άξονα, δόνηση/ταλάντωση, πάχος ελαιοφιλμ

 / διάκενο ρουλεμάν, αξονική ώθηση, διαφορική διαστολή, διάκενο βαλβίδας/αεροδιαστήματος — ουσιαστικά οποιοδήποτε διάκενο ή κίνηση μεταξύ ενός

μεταλλικού περιστρεφόμενου άξονα και μιας σταθερής επιφάνειας. Εν συντομία: Το PR6423 είναι ένας αισθητήρας υψηλής ακρίβειας, χωρίς επαφή, για την παρακολούθηση της κίνησης άξονα

 / μετατόπισης / δόνησης σε κρίσιμο περιστρεφόμενο εξοπλισμό. Το “/01K‑010” θα ήταν μια παραλλαγή σε αυτήν την οικογένεια.

0,5 mm (≈ 20 mils) — δηλαδή το βαθμονομημένο διάκενο μεταξύ της άκρης του αισθητήρα και του στόχου στο μηδέν μετατόπισης.

Σημειώσεις Εγκατάστασης και Ασφάλειας

Βασισμένο στις γενικές οδηγίες του κατασκευαστή για τους αισθητήρες PR6423.

• Η τοποθέτηση χωρίς επαφή είναι απαραίτητη: Η άκρη του αισθητήρα πρέπει να είναι στραμμένη προς την επιφάνεια του άξονα στόχου, με ένα σταθερό “αεροδιάκενο” (ονομαστικό ~ 0,5 mm). Η μέτρηση βασίζεται σε αλλαγές σε αυτό το διάκενο. Ο αισθητήρας πρέπει όχι να αγγίζει τον άξονα.

• Σωστή ευθυγράμμιση (κάθετη): Ο αισθητήρας πρέπει να τοποθετηθεί κάθετα στην επιφάνεια που μετράται. Οποιαδήποτε κλίση μπορεί να εισάγει σφάλματα μέτρησης, ειδικά κατά την περιστροφή του άξονα. Ακόμη και μικρές γωνιακές αποκλίσεις μπορούν να προκαλέσουν σημαντικά σφάλματα μέτρησης υπό δυναμικές συνθήκες.

• Σπείρωμα τοποθέτησης / μηχανική βάση: Χρησιμοποιήστε τη σωστή τοποθέτηση (M10×1 ή 3/8‑24 UNF ανάλογα με την παραλλαγή) όπως καθορίζεται από το μοντέλο. Απαιτείται σωστή μηχανική στερέωση — αποφύγετε τη δόνηση ή τη μετατόπιση της βάσης/βραχίονα του αισθητήρα, καθώς η κίνηση θα παραμορφώσει τις μετρήσεις.

• Χειρισμός καλωδίων: Χρησιμοποιήστε τον καθορισμένο τύπο καλωδίου (μονωμένο με PTFE ή θωρακισμένο εάν καθορίζεται). Σεβαστείτε την ελάχιστη ακτίνα κάμψης (τυπικό καλώδιο: ≥ 25 mm; θωρακισμένο καλώδιο: ≥ 35 mm) για να αποφύγετε την καταστροφή της εσωτερικής καλωδίωσης ή την υποβάθμιση της ακεραιότητας του σήματος.

• Χρήση κατάλληλου μετατροπέα / ρυθμιστή σήματος: Το ακατέργαστο σήμα ρευμάτων Eddy πρέπει να υποβληθεί σε επεξεργασία με έναν συμβατό μετατροπέα (ή σύστημα παρακολούθησης) για την παραγωγή μιας χρήσιμης αναλογικής εξόδου (τάση ή ρεύμα) για τα όργανα κατάντη.

• Περιβαλλοντικές & λειτουργικές συνθήκες: Ο αισθητήρας έχει σχεδιαστεί για βιομηχανικές συνθήκες — υψηλή θερμοκρασία, δόνηση, πιθανή έκθεση σε λάδι/ομίχλη. Βεβαιωθείτε ότι το περιβάλλον εγκατάστασης ταιριάζει ή είναι εντός των καθορισμένων ορίων (θερμοκρασία, βαθμός προστασίας, δρομολόγηση καλωδίων, στεγανοποίηση).

• Βαθμονόμηση κατά την εγκατάσταση: Μετά την τοποθέτηση, ρυθμίστε και βαθμονομήστε το αεροδιάκενο / μηδενική αναφορά με τον άξονα στόχου (ή ένα πρότυπο βαθμονόμησης) σύμφωνα με τις οδηγίες του κατασκευαστή. Οποιαδήποτε επανεγκατάσταση ή αντικατάσταση αισθητήρα θα πρέπει να προκαλέσει επαναβαθμονόμηση.

• Συμμόρφωση με τα πρότυπα (εάν χρειάζεται): Η σειρά PR6423 έχει σχεδιαστεί για να πληροί τα βιομηχανικά πρότυπα για την παρακολούθηση μηχανημάτων (π.χ. API 670, DIN 45670, ISO 10817‑1) — ειδικά για κρίσιμες εφαρμογές στροβιλομηχανών.

• Καταλληλότητα για επικίνδυνα περιβάλλοντα (προαιρετικά): Όταν χρησιμοποιούνται με κατάλληλους ρυθμιστές σήματος και φραγμούς ασφαλείας, αισθητήρες ρευμάτων Eddy όπως το PR6423 μπορούν να χρησιμοποιηθούν σε επικίνδυνες/εκρηκτικές ατμόσφαιρες — αλλά μόνο εάν το πλήρες σύστημα (αισθητήρας + μετατροπέας + φραγμός) πληροί τις ισχύουσες απαιτήσεις πιστοποίησης. Θα πρέπει να επαληθεύσετε την κατάσταση πιστοποίησης ανά χώρα/περιοχή.
