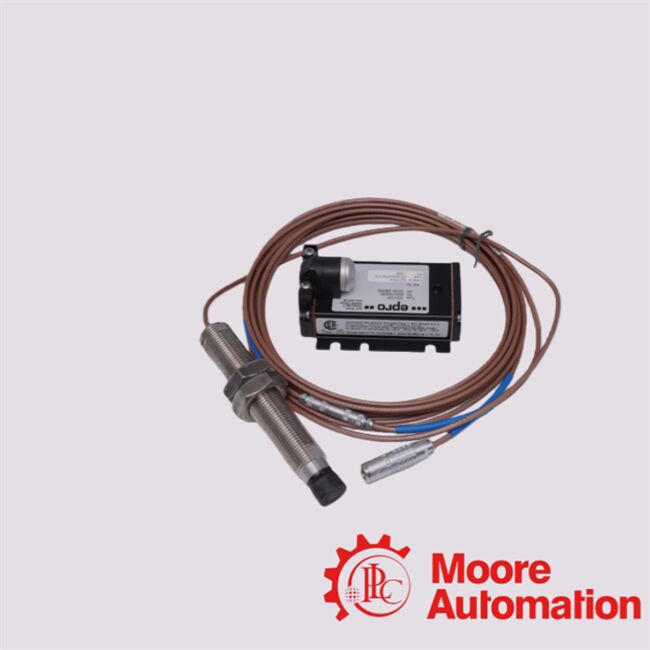

PR6424/014-140 CON021 Αισθητήρας ρεύματος Emerson Eddy

Ο αισθητήρας PR6424 είναι ένας μετατροπέας μετατόπισης (σύνδεσης) χωρίς επαφή κυματιδίου ρεύματος, κατασκευασμένος για βιομηχανικά βαριά περιστρεφόμενα μηχανήματα (ατμογεννήτριες/αεριογεννήτριες/υδρογεννήτριες,

Συμπίεση μετρήσεων (π.χ. μετρήσεων της διατόπισης, των δονήσεων, της εκκεντρικότητας, της αξιακής/ακτινικής κίνησης ή του κενού/διαχωρισμού του άξονα)

Όταν χρησιμοποιείται από κοινού με τον μετατροπέα σήματος CON021, το σύστημα γίνεται μια πλήρης αλυσίδα μέτρησης: το ακατέργαστο σήμα περιστροφικού ρεύματος

ο ανιχνευτής είναι συντεταγμένος, γραμμικός και εκπέμπει ως ένα χρήσιμο αναλογικό σήμα (πλήρωση ή ρεύμα) που μπορεί να τροφοδοτεί την παρακολούθηση, τον έλεγχο ή το DCS/PLC

συστήματα.Εν ολίγοις: το PR6424 + CON021 παρέχει μια υψηλής ακρίβειας, ανθεκτική και χωρίς επαφή λύση μέτρησης για κρίσιμες βιομηχανικές

περιστρεφόμενος εξοπλισμός, κατάλληλος τόσο για στατική παρακολούθηση (θέση/διαχωρισμός) όσο και για δυναμική παρακολούθηση (δονήσεις/κίνηση).

0 έως 1000 μm (0 έως 1 mm) πλάτος για δονήσεις / δυναμική μετατόπιση

Σημειώσεις εγκατάστασης και ασφάλειας

Βάσει του γενικού οδηγού εγκατάστασης της σειράς PR642x και της τεκμηρίωσης του μετατροπέα CON021.Απαιτούμενη μέτρηση χωρίς επαφήΗ άκρη του αισθητήρα πρέπει να είναι στραμμένη προς τον περιστρεφόμενο άξονα (ή την επιφάνεια στόχου) με τη διατήρηση ενός ειδικού κενού αέρα (για το PR6424 ονομαστικό ~ 2,7 mm).- Όχι, όχι.αγγίξτε τον άξονα Η μέτρηση βασίζεται σε ηλεκτρομαγνητικό ρεύμα επαγωγής / δίνης.

• Χρήση κατάλληλου μετατροπέα / συντηρητή σήματος: Η ακατέργαστη έξοδος του αισθητήρα PR6424 απαιτεί τον μετατροπέα CON021 (ή συμβατό) για να παράγει ένα χρήσιμο αναλογικό σήμα. Χωρίς τέτοιο μετατροπέα, ο αισθητήρας από μόνος του δεν παρέχει βαθμονωμένη μέτρηση.

• Μηχανική τοποθέτηση και ευθυγράμμιση: Ο αισθητήρας πρέπει να τοποθετείται άκαμπτα, συνήθως με κατάλληλο νήμα τοποθέτησης (π.χ. νήμα μανίκις M18×1).5 ή 3/4‐16 UNF ανά σειρά μήτρας) και ασφαλής λαβή για την αποφυγή της κίνησης ή της δονήσεως του σπιτιού του ανιχνευτή ανεξάρτητα από τον άξονα ̇ οποιαδήποτε ασταθής τοποθέτηση θα στρεβλώσει τις ενδείξεις.

• Διαχείριση καλωδίων και προστασία του περιβάλλοντος: Χρησιμοποιήστε καθορισμένο τύπο καλωδίου (PTFE ή θωρακισμένο), να τηρείτε την ελάχιστη ακτίνα κάμψης καλωδίου κατά τη διαδρομή, να αποφεύγετε απότομες στροφές ή μηχανική πίεση.

• Κλιματισμός και ρύθμιση κενού αέραΕάν αλλάξετε τη θέση του αισθητήρα, αντικαταστήσετε τον αισθητήρα ή τον επανασυναρμολογήσετε,πρέπει να επανακατατάταξετε αλλιώς οι ενδείξεις μπορεί να παρακλίνουν ή να είναι ανακριβείς.

• Περιβαλλοντικά και λειτουργικά όριαΓια απαιτητικά περιβάλλοντα (υψηλή θερμοκρασία, πιθανές συγκρούσεις, λάδι/μίχλη κλπ.),να επαληθεύσει ότι η επιλεγμένη παραλλαγή (κεφαλής), καλωδίων, στεγασμάτων) είναι κατάλληλα βαθμολογημένη.

• Πιστοποίηση συμμόρφωσης και ασφάλειας (εάν χρησιμοποιείται σε επικίνδυνες/εκρηκτικές ατμόσφαιρες): Εάν σκοπεύετε να χρησιμοποιήσετε τον αισθητήρα + μετατροπέα σε επικίνδυνες περιοχές, βεβαιωθείτε ότι η πλήρης αλυσίδα μέτρησης (αισθητήρας + μετατροπέα + τυχόν φραγμός) είναι πιστοποιημένη (π.χ.σύμφωνα με την ATEX / IEC-Ex / CSA) για το συγκεκριμένο περιβάλλον και την κατηγορία θερμοκρασίαςΗ τεκμηρίωση για το PR6424 υποδεικνύει υποστήριξη για την εγκατάσταση προστασίας από έκρηξη όταν είναι σωστά διαμορφωμένη.
