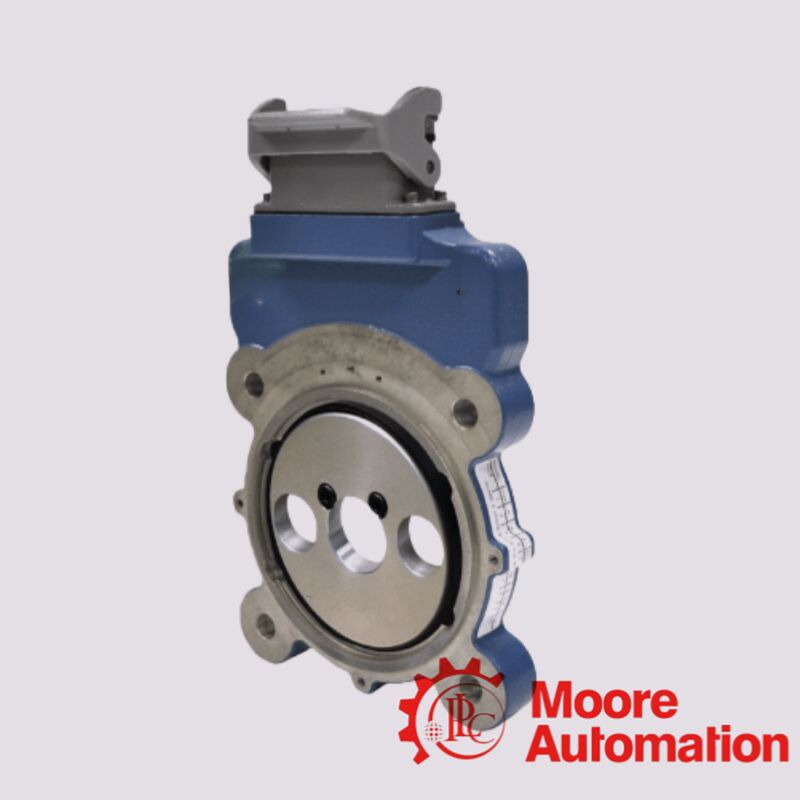

Κινητήρας AV56A-1XFX6YXGP50

Σχεδιασμός βαρέως τύπου για βιομηχανική χρήση

• Κατασκευασμένο ως μέρος της οικογένειας Modular Encoder THIN‑LINE™ III της Avtron — ανθεκτικό και αξιόπιστο.

• Η τεχνολογία μαγνητικής ανίχνευσης αντιστέκεται στη σκόνη, το λάδι, την υγρασία και τη μόλυνση — ανώτερη από τους οπτικούς κωδικοποιητές σε σκληρά περιβάλλοντα.

• Τα πλήρως ενθυλακωμένα ηλεκτρονικά παρέχουν περιβαλλοντική προστασία και μεγάλη διάρκεια ζωής.

• Μηχανικά & τοποθέτηση

• Φλάντζα 4.5″ C‑Face (πρότυπο NEMA 56C) ταιριάζει απευθείας σε πολλούς κινητήρες.

• Ρότορας με βίδα έκκεντρου με οπή άξονα 1 1/8″ για ασφαλή και αξιόπιστη σύνδεση άξονα.

• Ηλεκτρικά & χαρακτηριστικά σήματος

• Επαυξημένη τετραγωνική έξοδος: Κανάλια A και B συν παλμός δείκτη Z (τυπικά 1024 παλμοί ανά επανάσταση για αυτή τη διαμόρφωση).

• Τάση: Καθολική λειτουργία 5–24 V DC για συμβατότητα με ελεγκτές και μονάδες.

• Βιομηχανικός σύνδεσμος με διαγνωστικά LED: Εύκολη σύνδεση πεδίου και οπτική ένδειξη κατάστασης.

• Ισχυρές έξοδοι: Σήματα οδηγού γραμμής ή διαφορικά κατάλληλα για μεγάλες διαδρομές καλωδίων και θορυβώδη περιβάλλοντα.

• Ανθεκτικότητα & αξιοπιστία

• Μαγνητική ανίχνευση χωρίς ρουλεμάν ή γυάλινους δίσκους — ελάχιστη φθορά, υψηλή ανοχή σε κραδασμούς/σοκ.

• Σχεδιασμένο για συνεχή λειτουργία 24/7 σε απαιτητικές εγκαταστάσεις.

• Ευρύ φάσμα θερμοκρασίας λειτουργίας και σφραγισμένη κατασκευή (πολλές διαμορφώσεις φτάνουν το IP67 ή παρόμοιο).

• Διαγνωστική υποστήριξη

• Η ενσωματωμένη ένδειξη LED δείχνει την κατάσταση του κωδικοποιητή: ενεργοποίηση, ποιότητα σήματος, σφάλματα ή προβλήματα καλωδίωσης.

Το AV56A‑1XFX6YXGP50 χρησιμοποιείται ευρέως όπου η ακριβής περιστροφική θέση και η ανατροφοδότηση ταχύτητας είναι κρίσιμες σε σκληρά βιομηχανικά περιβάλλοντα.

Έλεγχος Βιομηχανικής Κίνησης

• Ανατροφοδότηση ταχύτητας και θέσης κινητήρα για κινητήρες AC/DC, ειδικά όπου οι βρόχοι ελέγχου (servo/PLC) απαιτούν ακριβή επαυξητικά δεδομένα.

• Χρησιμοποιείται με μετατροπείς, σερβομηχανισμούς, PLC και ελεγκτές κίνησης για ακριβή έλεγχο ταχύτητας/θέσης.

Βαριά Μηχανήματα & Κατασκευή

• Χαλυβουργεία: έλεγχος ταχύτητας κλειστού βρόχου σε κυλινδρικά μύλους, συστήματα ελέγχου τάσης και μονάδες περιέλιξης/ξετυλίγματος.

• Γραμμές κατασκευής: συγχρονισμός των ταχυτήτων μεταφορέων, αυτοματοποιημένοι σταθμοί κοπής ή διαμόρφωσης.

• Χαρτί, εξόρυξη, διαχείριση υλικών: ανθεκτική απόδοση σε κραδασμούς, σκόνη, θερμότητα ή ρύπους.

Ενέργεια & Συστήματα Στροβίλων

• Έλεγχος βήματος πτερυγίων ανεμογεννητριών: μοντέλα όπως το AV56A1KFX6YXGP50 χρησιμοποιούνται για την ανίχνευση της θέσης του ρότορα σε κινητήρες βήματος GE.

• Έλεγχος μεγάλων γεννητριών: παρέχει αξιόπιστη ανατροφοδότηση παλμών σε εφαρμογές παραγωγής ενέργειας.

Ρομποτική και Αυτοματισμός

• Ανίχνευση θέσης για αυτοματοποιημένα εργαλεία, ρομποτικούς άξονες και άλλους μηχανισμούς με σερβομηχανισμό που απαιτούν επαυξητική ανατροφοδότηση.

Συστήματα Ελέγχου Διαδικασίας

• Ενσωματώνεται στον έλεγχο διαδικασίας κλειστού βρόχου όπου η περιστροφική ακρίβεια και η ανθεκτικότητα είναι απαραίτητες (π.χ., μύλοι, μίξερ, εξωθητές).
