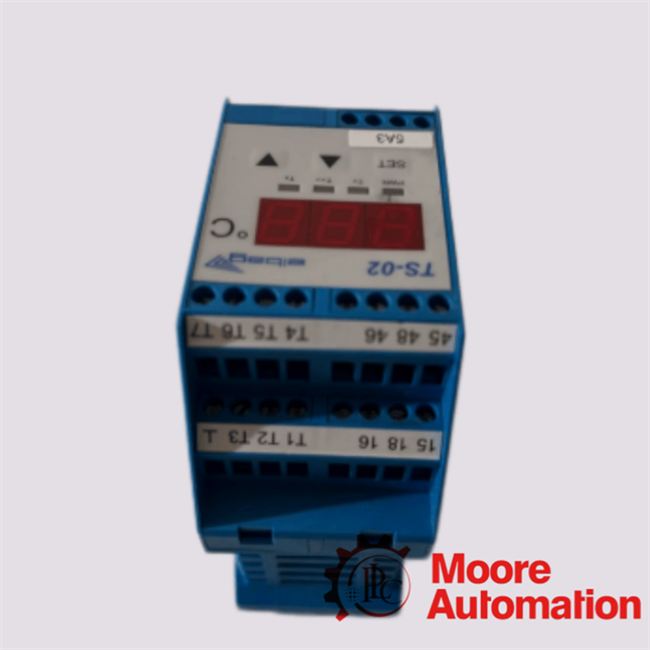

TS-02 elbag διέκοψε τη μονάδα παρακολούθησης θερμοκρασίας

Η ELBAG TS-02είναι πολυκαναλική βιομηχανική μονάδα αναμετάδοσης ελέγχου και προστασίας της θερμοκρασίας που έχει σχεδιαστεί για τη συνεχή παρακολούθηση ηλεκτρικού και ηλεκτρομηχανικού εξοπλισμού, όπως μετασχηματιστές, κινητήρες,και γεννήτριεςΧρησιμοποιείται ευρέως σε συστήματα διανομής μεσαίας τάσης και υψηλής τάσης για την εξασφάλιση αξιόπιστης θερμικής προστασίας μέσω της απόκτησης θερμοκρασίας σε πραγματικό χρόνο και λειτουργιών συναγερμού / ταξιδιού με βάση το ρελέ.

Η συσκευή ενσωματώνει πολλαπλές τεχνολογίες ανίχνευσης, συμπεριλαμβανομένων των θερμιστών PTC (συμμορφούμενων με το DIN 44081/82) και των ανιχνευτών θερμοκρασίας PT100 αντίστασης,που επιτρέπει τόσο την προστατευτική όσο και την ακριβή παρακολούθηση της θερμοκρασίας σε μία ενιαία πλατφόρμα.

Ερώτηση 1: Ποια είναι η τοπολογία παρακολούθησης θερμοκρασίας με βάση τον θερμοστάτη πολλών καναλιών που εφαρμόζεται στο πλαίσιο τηςTS-02στο πλαίσιο της αρχιτεκτονικής βιομηχανικής παρακολούθησης ELBAG;

Α:
Η TS-02είναι μονάδα πολλαπλών βρόχων παρακολούθησης της θερμοκρασίας και προστασίας που έχει σχεδιαστεί για την παρακολούθηση βιομηχανικού εξοπλισμού με τη χρήση θερμιστών PTC (Kaltleiter) και αισθητήρων PT100.Το TS-02 ενσωματώνει πολλαπλά κυκλώματα μέτρησης, T>, T>) για την παροχή ιεραρχικής θερμικής εποπτείας, επιτρέποντας βαθμιαίες λειτουργίες συναγερμού και εκτόξευσης σε συστήματα προστασίας μετασχηματιστή, κινητήρα και γεννήτρια.

Ε2: Πώςe TS-02να εφαρμόσει σε πραγματικό χρόνο την διάκριση του κατώτατου ορίου αντίστασης θερμοστάτη στον αλγόριθμο αξιολόγησης της θερμοκρασίας του;

Α:
Τηςe TS-02 oΗ μέθοδος αυτή εφαρμόζεται με τη συνεχή αξιολόγηση των κατώτατων ορίων αντίστασης PTC στην περιοχή των χιλιοόμ, όπου οι μεταβάσεις θερμοκρασίας μεταφράζονται σε διακριτές καταστάσεις διασύνδεσης.Όταν η αντίσταση υπερβαίνει τα βαθμολογημένα όρια, το TS-02 ενεργοποιεί τις αντίστοιχες εξόδους ρελέ, διασφαλίζοντας την ανίχνευση καθοριστικής κλιμάκωσης της θερμοκρασίας και την σήμανση σφαλμάτων.

Ε3: Ποια είναι η λειτουργική σημασία της αρχιτεκτονικής λογικής πολλαπλών σταδίων αναμετάδοσης που ενσωματώνεται στοe TS-02(T>, T>, Tx) κανάλια παρακολούθησης;

Α:
Η TS-02χρησιμοποιεί λογική δομή προστασίας τριών επιπέδων:

• T> (προ-προειδοποιητικό στάδιο)
• T>> (στάδιο κλεισίματος κρίσιμης υπερθέρμανσης)
• Tx (βοηθητικό / σύνθετο κύκλωμα παρακολούθησης)

Αυτή η ιεραρχική αρχιτεκτονική επιτρέπει την προοδευτική διαχείριση της θερμικής κλιμάκωσης, επιτρέποντας την έγκαιρη προειδοποίηση, την ελεγχόμενη μείωση φορτίου και την τελική διακοπή έκτακτης ανάγκης ανάλογα με τη θερμική σοβαρότητα.

Ε4: Πώςe TS-02εφαρμόζουν αυτοκαθαριστικούς μηχανισμούς μακροπρόθεσμης σταθερότητας μέσω περιοδικών διαγνωστικών κύκλων;

Α:
Το TS-02 εκτελεί έναν αυτόματο κύκλο αυτοελέγχου κάθε 720 ώρες, κατά τη διάρκεια του οποίου ο αναμεταδότης 4 ενεργοποιείται για περίπου 10 λεπτά.διασφάλιση της μακροπρόθεσμης αντιστάθμισης της ροής και διατήρηση της σταθερότητας της μέτρησης χωρίς χειροκίνητη επαναβαθμολόγηση.

Ε5: Με ποιον τρόπο η ΤS-02ανιχνεύει ανωμαλίες καλωδίωσης, όπως συνθήκες ανοικτού κυκλώματος ή βραχυκυκλώματος στο δίκτυο ανίχνευσης;

Α:
Τηςe TS-02Αν ανιχνευθεί διακοπή καλωδίου ή βραχυκύκλωμα στα κυκλώματα "temp >", "temp >>" ή "Tx", το σύστημα ενεργοποιεί αμέσως:

• Δείκτης σφάλματος σε 7 τμήματα
• Ενεργοποίηση της εξόδου αναμεταδοτήματος σφάλματος (αναμεταδοτήματος 4)

Αυτό εξασφαλίζει την ταχεία ανίχνευση της υποβάθμισης του δικτύου αισθητήρων.
