Περιγραφή του προϊόντος

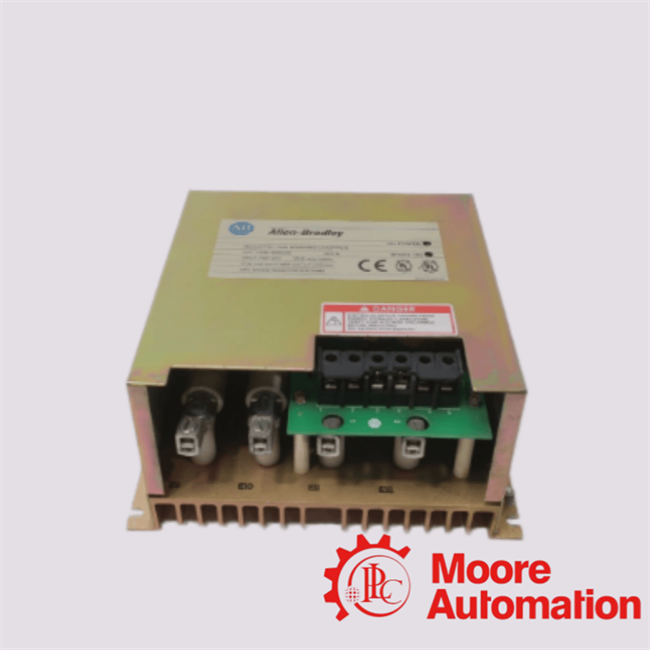

Άλεν-Μπράντλεϊ1336-WB035είναι μια δυναμική μονάδα ελικοπτέρου πέδησης 460 VAC που έχει σχεδιαστεί για χρήση στην πλατφόρμα 1336 ρυθμιζόμενης κίνησης συχνότητας (AFD) της Rockwell Automation.Παρέχει έναν ενεργό μηχανισμό ρύθμισης τάσης συνεχούς ρεύματος με τη δυνατότητα ελεγχόμενης διάσπασης της ενέργειας του αναζωογονητικού κινητήρα μέσω εξωτερικής αντίστασης πέδησης.

Από λειτουργική άποψη, η1336-WB035λειτουργεί ως υψηλής ταχύτητας διεπαφή διασύνδεσης IGBT,παρακολούθηση της τάσης συνεχούς σύνδεσης του συστήματος κίνησης και ενεργοποίηση όταν η αναγεννητική ενέργεια προκαλεί την υπέρβαση του προκαθορισμένου κατώτατου ορίου της συνεχούς σύνδεσης (συνήθως περίπου 750 VDC)Μόλις ενεργοποιηθεί, η μονάδα στρέφει γρήγορα την αντίσταση πέδησης στο κύκλωμα, μετατρέποντας την πλεονάζουσα ηλεκτρική ενέργεια σε θερμική ενέργεια.με τον τρόπο αυτό να αποφεύγονται οι βλάβες υπερτάσης του λεωφορείου συνεχούς ρεύματος και οι συνθήκες κίνησης.

Αυτό το ελικόπτερο πέδησης είναι ειδικά σχεδιασμένο για βιομηχανικά συστήματα ελέγχου κινητήρα 380-480 VAC, ιδιαίτερα εκείνα που περιλαμβάνουν υψηλά φορτία αδράνειας, συχνούς κύκλους επιβράδυνσης,ή συνθήκες λειτουργίας αναγέννησηςΧρησιμοποιείται ευρέως σε εφαρμογές όπως μεταφορείς, γερανοί, ανελκυστήρες, φυγοκεντρίστρες και άλλα συστήματα κίνησης όπου απαιτείται ελεγχόμενη ροπή πέδησης.

Βασικά χαρακτηριστικά σχεδιασμού του 1336-WB035περιλαμβάνουν ικανότητα ισχύος πέδησης 35 A RMS, συμβατότητα με εξωτερικές τράπεζες αντίστασης (συνήθως με ελάχιστη αντίσταση γύρω στα 9 Ω),και ενσωμάτωση στις παλαιότερες αρχιτεκτονικές κίνησης της σειράς Allen-Bradley 1336Η μονάδα έχει σχεδιαστεί για να λειτουργεί ως μέρος ενός συντονισμένου συστήματος με τον ευθυγραμμιστή της κίνησης, τους πυκνότερους συσσωρευτές συνεχούς ρεύματος και τα κυκλώματα θερμικής προστασίας.

• Διορισμένο ρεύμα πέδησης RMS:35 Α
• Δυνατότητα άνοδου αναγεννητικού ρεύματος:Εξαρτάται από την εφαρμογή (απαγορεύεται υπερφόρτωση βραχείας διάρκειας)
• Προστασία από υπερστροφή:Εξωτερικός συντονισμός ασφάλειας (διαδρομή προστασίας F1/F2 στο σύστημα κίνησης)
• Θερμική προστασία:Εσωτερικός θερμικός διακόπτης απενεργοποιεί τη λειτουργία κατά τη διάρκεια υπερθερμότητας
• Συμπεριφορά ασφαλείας:Η μονάδα απενεργοποιεί την ισχύ πέδησης υπό θερμική κίνηση, σε συνθήκες μειωμένης ή μηδενικής ροπής πέδησης

 Ε1: Ποια είναι η βασική λειτουργία μετατροπής ηλεκτρικής ενέργειας του1336-WB035Σε ένα σύστημα κίνησης της σειράς 1336;

Α1:
Η1336-WB035λειτουργεί ως δυναμική μονάδα πέδησης ελικοπτέρου, η κύρια λειτουργία της οποίας είναι η διάχυση της αναγεννηθείσας ενέργειας του κινητήρα με τη μετάβαση εξωτερικής αντίστασης πέδησης στην αλληλένδετη αγωγό.Συστήματα κίνησης ρυθμιζόμενης συχνότητας, το1336-WB035αποτρέπει τις συνθήκες υπερφόρτωσης του συνεχούς δρομολογίου κατά τη διάρκεια της επιβράδυνσης, επιτρέποντας την ελεγχόμενη διάχυση ενέργειας μέσω της υψηλής ταχύτητας εναλλαγής των κυκλωμάτων του οχήματος που βασίζεται σε IGBT.

Ε2: Πώς1336-WB035Εφαρμόζει τη μείωση της υπερτάσης μέσω της εσωτερικής του τοπολογίας ημιαγωγών;

Α2:
Η1336-WB035utilizes an Insulated Gate Bipolar Transistor (IGBT) switching element to monitor DC bus voltage and dynamically engage the braking resistor when the bus reaches approximately 750 VDC turn-on thresholdΗ αρχιτεκτονική αυτή κλειστού κυκλώματος διασφαλίζει την ακριβή συμπίεση των κορυφών αναγεννητικής τάσης σε περιβάλλοντα κίνησης 460 VAC.

Ε3: Ποιες είναι οι ονομαστικές ηλεκτρικές τιμές και το λειτουργικό πλαίσιο του1336-WB035Μοντέλο;

Α3:
Η1336-WB035είναι σχεδιασμένο για βιομηχανικά συστήματα κίνησης μεσαίας τάσης με τις ακόλουθες βασικές παραμέτρους:

• Συμβατότητα εισόδου AC: 380 / 415 / 460 συστήματα VAC
• Καθορισμένο επίπεδο ενεργοποίησης συνεχούς σύνδεσης: ~ 750 VDC
• Δυνατότητα συνεχούς ρεύματος πέδησης: 35 A RMS ισοδύναμο φορτίο
• Τάξη εφαρμογής: Συστήματα κίνησης ρυθμιζόμενης συχνότητας 460 VAC
• Διάδρομος διάχυσης ισχύος: Δίκτυο εξωτερικής αντίστασης πέδησης

Οι παραμέτροι αυτοί καθορίζουν την καταλληλότητά του για επιβράδυνση φορτίου υψηλής αδράνειας και συχνούς κύκλους αναγέννησης.

Ε4: Με ποιον τρόπο1336-WB035συντονίζονται με εξωτερικές αντίστοιχες πέδησης στην αρχιτεκτονική διάσπασης ενέργειας;

Α4:
Η1336-WB035Λειτουργεί ως υψηλής ταχύτητας διεπαφή μετάδοσης μεταξύ της συνεχούς κίνησης και μιας εξωτερικής αντίστασης πέδησης.που επιτρέπουν την ελεγχόμενη θερμική μετατροπή κινητικής ενέργειας σε θερμότητα, διατηρώντας έτσι τη σταθερότητα της σύνδεσης συνεχούς ρεύματος κατά τη διάρκεια περιστατικών αναγέννησης.

Ε5: Τι διακρίνει την1336-WB035από τα συμβατικά συστήματα αντίστασης πέδησης σε βιομηχανικά συστήματα κίνησης;

Α5:
Αντίθετα με τις παθητικές αντίστοιχες πέδησης, οι1336-WB035εισάγει ένα ενεργό στρώμα ηλεκτρονικής εναλλαγής, επιτρέποντας:

• Δυναμική δέσμευση πέδησης με έλεγχο πλάτους παλμού
• Ακριβής ρύθμιση τάσης συνεχούς ρεύματος
• Βελτιωμένη θερμική διαχείριση των τραπεζών αντίστασης
• Ενσωμάτωση σε συστήματα προστασίας έξυπνης κίνησης

Αυτό αυξάνει την πέδηση του συστήματος από την παθητική διάσπαση σε ελεγχόμενη διαχείριση της αναγεννητικής ενέργειας.
