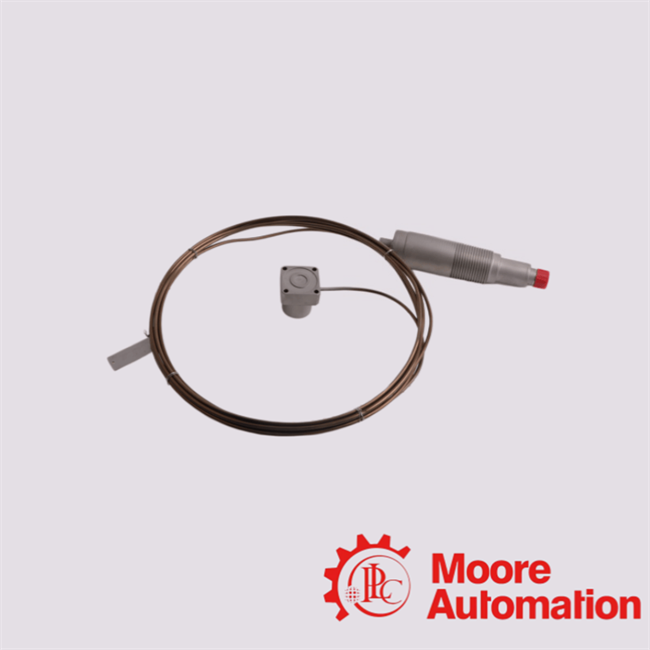

330750-40-05 Σύστημα ταχύτητας υψηλής θερμοκρασίας Bently Nevada

Το 330750-40-05 Bently Nevada High Temperature Velomitor System είναι μια προηγμένη λύση παρακολούθησης δονήσεων σχεδιασμένη για βιομηχανικά περιβάλλοντα υψηλών θερμοκρασιών.Το σύστημα αυτό έχει σχεδιαστεί ειδικά για τη μέτρηση της ταχύτητας δονήσεων του περιβλήματος των μηχανημάτων και των δομών σε εφαρμογές όπου οι συμβατικοί αισθητήρες δονήσεων δεν μπορούν να επιβιώσουν.Επιτρέπει την ακριβή παρακολούθηση της κατάστασης σε επιφάνειες με θερμοκρασίες έως και +400 °C (+752 °F).

Το σύστημα διαχωρίζει το ανιχνευτικό στοιχείο από την ηλεκτρονική ρύθμιση σήματος.που επιτρέπει την εγκατάσταση του ηλεκτρονικού εξοπλισμού σε ψυχρότερη ζώνη, ενώ η ανιχνευτική κεφαλή λειτουργεί απευθείας σε περιβάλλοντα ακραίας θερμότητας.

• Αισθησία:5.7 mV/mm/s ± 5% (145 mV/in/s)
• Ανταπόκριση συχνότητας:
  • 15 - 2000 Hz (± 3,0 dB)
  • 20 - 1000 Hz (± 0,9 dB)
• Λεωνιότητα πλάτους:± 2% έως 152 mm/s (6 ίντσες/δευτερόλεπτο κορυφή)
• Κατώτατο όριο θορύβου ευρυζωνικής σύνδεσης:00,127 mm/s RMS (15 Hz - 2 kHz)
• Αισθησία σε μεταβατική θερμοκρασία:0.0762 mm/s/°C (τυπικό)
• Όροι αναφοράς:20°C έως 30°C σε 100 Hz

• Κεφάλαιο αισθητήρα:-55°C έως +400°C (-67°F έως +752°F)
• Ενσωματωμένο σκληρό καλώδιο:-55°C έως +400°C
• Ηλεκτρονική μονάδα:-55°C έως +121°C (-67°F έως +250°F)

• Αντίσταση σε κρούσματα:24,535 m/s2 (2500 g) κορυφή
• Μηχανές για την κατασκευή ή την κατασκευή οχημάτων με κινητήρα

• Επιλογή μήκους καλωδίου:40 = 4 μέτρα
• Σχεδιασμός: Ενσωματωμένο σκληρό καλώδιο (σύστημα χωρίς συνδέσμους)
• Λειτουργία: άμεση σύνδεση μεταξύ της κεφαλής αισθητήρα και της ηλεκτρονικής μονάδας
• Πλεονέκτημα: Εξάλειψη σημείων βλάβης συνδέσμων σε ζώνες υψηλής θερμοκρασίας

• 05 = Πολλαπλές εγκρίσεις
  • Πιστοποιημένο από την CSA
  • Συμμόρφωση με την ATEX
  • Πιστοποιημένο IECEx

Διασφαλίζει την ασφαλή λειτουργία σε επικίνδυνα και εκρηκτικά βιομηχανικά περιβάλλοντα.

Το 330750-40-05 Bently Nevada High Temperature Velomitor System είναι ιδανικό για:

• Αεριογεννήτριες
• Ατμογεννήτριες
• Συμπυκνωτές υψηλής θερμοκρασίας
• Επεξεργασίες και πετροχημικές εγκαταστάσεις
• Μηχανές και συσκευές για την κατασκευή ηλεκτρικών συσσωρευτών ή συσκευών για την κατασκευή ηλεκτρικών συσσωρευτών
• Συστήματα παραγωγής ηλεκτρικής ενέργειας
• Βιομηχανικό εξοπλισμό θερμής επεξεργασίας

Το 330750-40-05 Bently Nevada High Temperature Velomitor System χρησιμοποιεί μια διαχωρισμένη αρχιτεκτονική αισθητήρα.όπου η ανιχνευτική κεφαλή διαχωρίζεται φυσικά από την ηλεκτρονική συσκευή προετοιμασίας του σήματος μέσω μόνιμα συνδεδεμένου καλωδίου σκληρής γραμμής, επιτρέποντας στο ανιχνευτικό στοιχείο να λειτουργεί σε θερμοκρασίες έως και +400 °C (+752 °F) ενώ τα ηλεκτρονικά εξαρτήματα παραμένουν σε μια ψυχρότερη ζώνη.

Το σύστημα απομακρύνει εντελώς τις ενδιάμεσες συνδέσεις χρησιμοποιώντας ένα ολοκληρωμένο σχεδιασμό καλωδίου σκληρής γραμμής.με τον τρόπο αυτό εξαλείφεται ένα σημαντικό σημείο βλάβης που συνηθίζεται να σχετίζεται με τους αισθητήρες δονήσεων που λειτουργούν υπό θερμικούς κύκλους και μηχανική πίεση.

Το σύστημα παρέχει απευθείας αναλογική με την ταχύτητα έξοδο (ανίχνευση πίζο-ταχύτητας), επιτρέποντας ακριβέστερη αναπαράσταση της ενέργειας δονήσεων του περιβλήματος σε σύγκριση με τα συστήματα που προέρχονται από την επιτάχυνση,Ειδικά σε σκελετούς τουρμπίνων και συμπιεστών όπου η μετάδοση των δονήσεων είναι κρίσιμη.

Το σύστημα υποστηρίζει ευρύ φάσμα απόκρισης συχνοτήτων από περίπου 15 Hz έως 2000 Hz (± 3 dB),που το καθιστούν κατάλληλο για την ανίχνευση τόσο των μηχανικών σφαλμάτων χαμηλής συχνότητας όσο και των υπογραφών δονήσεων υψηλής συχνότητας σε περιστρεφόμενα μηχανήματα.

Το σύστημα αντισταθμίζει τις επιδράσεις θερμικής πίεσης με τη χρήση ελεγχόμενου συντελεστή ευαισθησίας μεταβατικής θερμοκρασίας (~ 0,0762 mm/s/°C τυπικά),μείωση της απόκλισης της μέτρησης που προκαλείται από ταχείες διακυμάνσεις της θερμοκρασίας.
