Μονάδα Ενισχυτή/Οδηγού Άξονα A06B-6102-H245 #H520 General Electric Fanuc για εφαρμογές CNC υψηλής απόδοσης

Name: Μονάδα Ενισχυτή/Οδηγού Άξονα A06B-6102-H245 #H520 General Electric Fanuc για εφαρμογές CNC υψηλής απόδοσης
Brand: MOORE AUTOMATION LIMITED
SKU: A06B-6102-H245 #H520
Price: Διαπραγματεύσιμος USD
Availability: InStock

Λεπτομέρειες προϊόντων:

Τόπος καταγωγής:	ΗΠΑ
Μάρκα:	General Electric
Πιστοποίηση:	CO.CQ
Αριθμό μοντέλου:	A06B-6102-H245 #H520

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

ΗΠΑ

Μάρκα:

General Electric

Πιστοποίηση:

CO.CQ

Αριθμό μοντέλου:

A06B-6102-H245 #H520

MPN:

A06B-6102-H245 #H520

Σειρά:

Αλφα σειρά

Έξοδος ισχύος:

56 KW

Ρεύμα εξόδου:

198 Α

Εφαρμογή:

Υψηλής απόδοσης CNC

Υποστήριξη Άξονα:

Μονός άξονας άξονα

Έλεγχος Τεχν:

Ημιτονοειδής PWM (IGBT)

Επισημαίνω:

High Light

Επισημαίνω:

Έξοδος Υψηλής Ισχύος 56kW

Σειριακή Διεπαφή Τύπου 1

Σχεδίαση Εγκεκριμένη από CE

Πληροφορίες συναλλαγών

Ποσότητα παραγγελίας min:

Τιμή:

inquiries

Συσκευασία λεπτομέρειες:

καινούργιο και πρωτότυπο με εργοστασιακή σφραγίδα

Χρόνος παράδοσης:

2-3 εργάσιμες ημέρες

Όροι πληρωμής:

T/T

Δυνατότητα προσφοράς:

Απαιτεί

Περιγραφή του προϊόντος

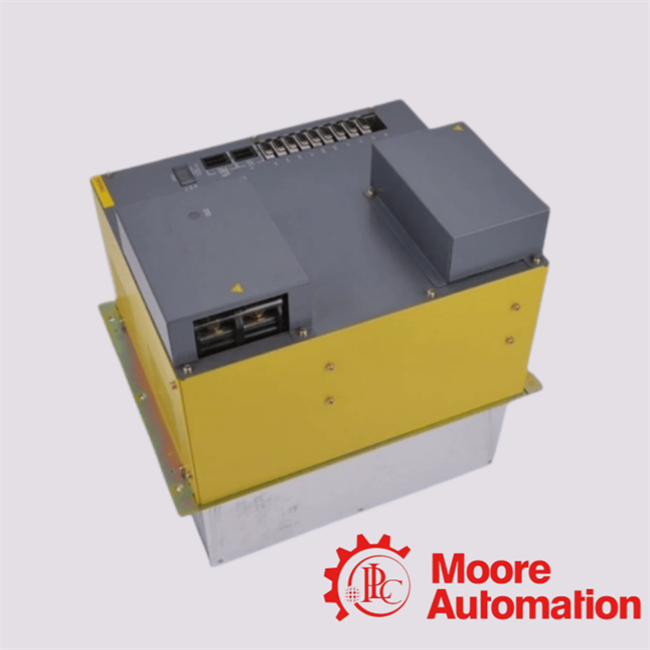

A06B-6102-H245 #H520 General Electric Fanuc Spindle Amplifier Drive Module

Μονάδα οδηγού ενισχυτή ατράκτου υψηλής απόδοσης, σχεδιασμένη για απαιτητικές εφαρμογές CNC, προσφέροντας εξαιρετική ισχύ και ακρίβεια για βιομηχανικά περιβάλλοντα παραγωγής.

Τεχνικές Προδιαγραφές

Παράμετρος	Λεπτομέρειες Προδιαγραφών
Κωδικός Μοντέλου	Alpha Spindle Module (SPM-45)
Αριθμός Εξαρτήματος	A06B-6102-H245 #H520
Ονομαστική Ισχύς Εισόδου	56 kW
Εύρος Τάσης Εισόδου	283-325 Vdc (από τη μονάδα τροφοδοσίας Alpha)
Ονομαστικό Ρεύμα Εξόδου	198 A
Μέγιστη Τάση Εξόδου	230 Vac
Διεπαφή Ελέγχου	Τύπος 1 / Τυπική Προδιαγραφή
Έλεγχος Κύριου Κυκλώματος	PWM Ημιτονοειδούς Κύματος με Γέφυρα IGBT
Μηχανισμός Ψύξης	Εξωτερική Ψύξη με Αερόψυξη (Διπλές Ψύκτρες)
Βάρος & Διαστάσεις	~22 kg \| 380mm Υ × 300mm Π × 307mm Β

Βασικά Χαρακτηριστικά Απόδοσης

Ονομαστική Ισχύς Εισόδου: 56 kW / Μέγιστο Ρεύμα Εξόδου 198 A Επιτρέπει την κατεργασία με βαθιά κοπή και υψηλή ροπή σε ογκώδη τεμάχια εργασίας. Αυτή η τεράστια ισχύς εξόδου είναι προσαρμοσμένη για την κίνηση μεγάλων κινητήρων ατράκτου Alpha 30 και Alpha 40. Επιτρέπει στη μηχανή CNC σας να επεξεργάζεται σκληρά υλικά όπως τιτάνιο ή σκληρυμένο χάλυβα με υψηλούς ρυθμούς αφαίρεσης υλικού χωρίς να σταματά ή να χάνει στροφές, μεγιστοποιώντας την παραγωγικότητα του εργαστηρίου σας.
Διεπαφή Ελέγχου: Σειριακή Επικοινωνία Τύπου 1 με Υποστήριξη HRV Ατράκτου Παρέχει εξαιρετικά λείες επιφάνειες και ακριβή άκαμπτη κοπή σπειρωμάτων. Το τυπικό ψηφιακό σύστημα κλειστού βρόχου Τύπου 1 συνδέεται απευθείας με τους ελεγκτές CNC Fanuc 0-D, 16/18/21 και 16i/18i/21i. Ο έλεγχος Υψηλής Απόκρισης Διάνυσμα (HRV) ελαχιστοποιεί τις κυματώσεις ρεύματος, επιτρέποντας στην άτρακτο να συγχρονίζεται τέλεια με τους άξονες σερβοκινητήρων για άψογη κοπή σπειρωμάτων και κατασκευή καλουπιών υψηλής ταχύτητας.
Επίθεμα Πιστοποίησης: #H520 Προδιαγραφή Εγκεκριμένη από CE Εγγυάται τη διεθνή συμμόρφωση με τους κανονισμούς ασφαλείας και μειώνει τον ηλεκτρικό θόρυβο. Το επίθεμα #H520 σημαίνει ότι η μονάδα πληροί τα αυστηρά ευρωπαϊκά πρότυπα ασφαλείας και ηλεκτρομαγνητικής συμβατότητας (EMC). Διαθέτει ενσωματωμένη θωράκιση θορύβου που αποτρέπει την μονάδα οδήγησης της ατράκτου σας από το να προκαλεί διασταυρούμενη παρεμβολή ή ηλεκτρική παρεμβολή σε ευαίσθητες γραμμικές κλίμακες, αισθητήρες μέτρησης ή τοπικά δίκτυα εγκαταστάσεων.

Μηχανική Εξειδίκευση

"Όταν αντικαθιστάτε μια καμένη μονάδα SPM-45, ποτέ μην αντικαθιστάτε μόνο την εσωτερική πλακέτα ισχύος A20B-1007-0591 ή την πλακέτα πυροδότησης A20B-2002-0080 στο χώρο εργασίας σας. Η Fanuc ταιριάζει και ρυθμίζει αυτές τις εσωτερικές πλακέτες στο εργοστάσιο, επομένως θα πρέπει να επισκευάζονται μόνο ως ένα πλήρες, ενοποιημένο συγκρότημα. Επιπλέον, ελέγχετε πάντα τους διπλούς εξωτερικούς ανεμιστήρες ψύξης στην πίσω ψύκτρα κατά την εγκατάσταση. Η περιορισμένη ροή αέρα είναι η νούμερο ένα αιτία πρόωρων βλαβών της γέφυρας IGBT σε αυτά τα πλαίσια πλάτους 300mm."

-- Μηχανικός Ανακατασκευής Κύριων Συστημάτων CNC

Συχνές Ερωτήσεις

Ποιοι συγκεκριμένοι συναγερμοί Fanuc υποδεικνύουν άμεσα βλάβη σε αυτήν την μονάδα οδήγησης ατράκτου;

Κοινές βλάβες που εμφανίζονται στην διπλή οθόνη LED 7 τμημάτων περιλαμβάνουν Συναγερμό 01 (Υπερβολικό ρεύμα στο κύριο κύκλωμα), Συναγερμό 09 (Υπερθέρμανση τμήματος ισχύος κύριου κυκλώματος) και Συναγερμούς 24/25 (Σφάλμα σειριακής επικοινωνίας μεταξύ του CNC και της μονάδας ατράκτου). Εάν κάποιος από αυτούς τους κωδικούς κλειδώσει, υποδεικνύει βλάβη στα ηλεκτρονικά ισχύος ή στην πλακέτα ελέγχου της μονάδας.

Μπορεί αυτή η μονάδα οδήγησης να χρησιμοποιηθεί ως άμεση αντικατάσταση για μια A06B-6102-H245 με διαφορετικό επίθεμα όπως το #H500;

Ναι, σχεδόν σε όλες τις περιπτώσεις. Το επίθεμα #H520 απλώς δηλώνει τη διαμόρφωση συμμόρφωσης CE από το εργοστάσιο. Οι βασικές φυσικές διαστάσεις, οι ακροδέκτες καλωδίωσης, η έξοδος ρεύματος 198A και τα πρωτόκολλα ελέγχου Τύπου 1 παραμένουν εντελώς ίδια με άλλα μοντέλα H245, επιτρέποντας μια άμεση αντικατάσταση plug-and-play.

Συνδέεται αυτή η μονάδα οδήγησης απευθείας στο τριφασικό δίκτυο τροφοδοσίας AC του εργοστασίου;

Όχι. Ως μέρος του αρθρωτού συστήματος Fanuc Alpha, η A06B-6102-H245 δεν δέχεται ακατέργαστη είσοδο AC. Πρέπει να συνδεθεί μέσω ενός κοινού δίαυλου DC (283-325 Vdc) απευθείας σε μια αποκλειστική μονάδα τροφοδοσίας Fanuc (PSM), η οποία διαχειρίζεται την εισερχόμενη τάση γραμμής του εργοστασίου.

Αποδεδειγμένη Απόδοση

"Μια πανομοιότυπη μονάδα οδήγησης A06B-6102-H245 #H520 ανακαινίστηκε πρόσφατα για την ανακατασκευή ενός βαρέως τύπου τόρνου κάθετης διάτρησης σε μια αεροδιαστημική βιομηχανία παραγωγής. Λειτουργώντας σε ένα περιβάλλον που υπόκειται σε συνεχή σκόνη γραφίτη και ασταθείς μεταβολές θερμοκρασίας, ο σφραγισμένος σχεδιασμός εξαναγκασμένης ροής αέρα της μονάδας έχει διατηρήσει μηδενικό ιστορικό βλαβών υπό αυστηρούς κύκλους παραγωγής 3 βάρδιων."
