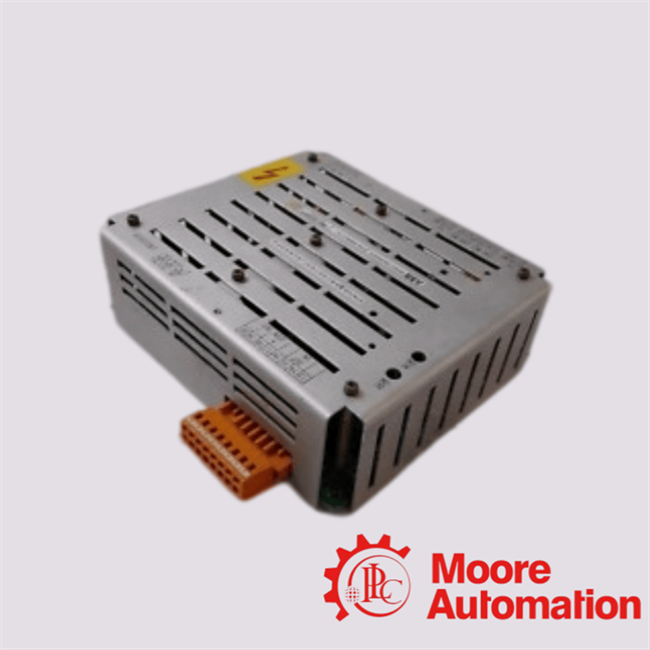

Ακριβής Ταυτότητα Προϊόντος
Η ταυτότητα και η λειτουργία που ακολουθούν βασίζονται στην Περιγραφή Υλικού ABB 3BHS102402 E83 για το σύστημα διέγερσης UNITROL F.
| Επίσημο πεδίο | Επαληθευμένη τιμή |
|---|---|
| Κατασκευαστής | ABB |
| Ονομασία μονάδας | UNS0868A-P, Παραλλαγή V2 |
| Αριθμός παραγγελίας | HIEE305120R2 |
| Τύπος προϊόντος | Εξωτερική μονάδα τροφοδοσίας |
| Πλαίσιο συστήματος | Σύστημα διέγερσης UNITROL F |
| Κύρια λειτουργία | Παρέχει την τάση τροφοδοσίας στη μονάδα POW-1 που είναι ενσωματωμένη στη μονάδα UNITROL F. |
Επαληθευμένα Ηλεκτρικά Δεδομένα
| Παράμετρος | Δημοσιευμένη τιμή ABB |
|---|---|
| Εύρος εισόδου AC V2 | 127 έως 213 VAC |
| Εύρος εισόδου DC V2 | 82 έως 312 VDC |
| Εύρος συχνότητας AC | 50 έως 600 Hz |
| Κύρια έξοδος | 240 VDC, ±10%, 40 W |
| Έξοδος ελέγχου επαφής | +24 VDC, ±10%, 16 W |
| Διαστάσεις | 178 × 155 × 58 mm |
| Μάζα | 750 g |
| Βαθμός προστασίας | IP20 όταν τηρούνται οι απαιτήσεις συναρμολόγησης της ABB |
| Υψόμετρο εγκατάστασης | Μέγιστο 2.000 m πάνω από την επιφάνεια της θάλασσας |
| Συνδέσεις ακροδεκτών | Ακροδέκτες ελατηρίου WAGO τύπου 231 2,5 mm² |
Λειτουργικός Σχεδιασμός
Δίοδοι τροφοδοσίας AC και DC
Η ABB περιγράφει εισόδους AC και DC που είναι απομονωμένες πριν από τον μετατροπέα ανύψωσης, υποστηρίζοντας μια εφεδρική έννοια τροφοδοσίας.
Εποπτεία κατάστασης εισόδου
Οι τάσεις εισόδου AC και DC παρακολουθούνται. Η παρουσία AC και DC εμφανίζεται από τα LED AC ON και DC ON.
Επιλογή συνέχειας 240 VDC
Κατά τη διάρκεια σύντομων διακοπών τροφοδοσίας DC, η έξοδος 240 VDC μπορεί να υποστηριχθεί από έναν εξωτερικό πυκνωτή συνδεδεμένο στους καθορισμένους ακροδέκτες εξόδου.
Τροφοδοσία επαφής 24 VDC
Η τάση ελέγχου επαφής είναι γαλβανικά απομονωμένη, περιορισμένη σε ρεύμα και ανθεκτική σε βραχυκύκλωμα σύμφωνα με την περιγραφή της ABB.
Επαλήθευση με επίγνωση κύκλου ζωής
Καταγράψτε τον πλήρη αριθμό παραγγελίας, την ονομασία της μονάδας και τη σήμανση V2 από την πινακίδα τύπου.
Επιβεβαιώστε τα εύρη πηγών AC/DC, τα κυκλώματα εξόδου, τις αναθέσεις ακροδεκτών και την προστασία του ντουλαπιού.
Ακολουθήστε την τεκμηρίωση υλικού της ABB και χρησιμοποιήστε εξειδικευμένο προσωπικό για επιθεώρηση και εγκατάσταση χωρίς τάση.
