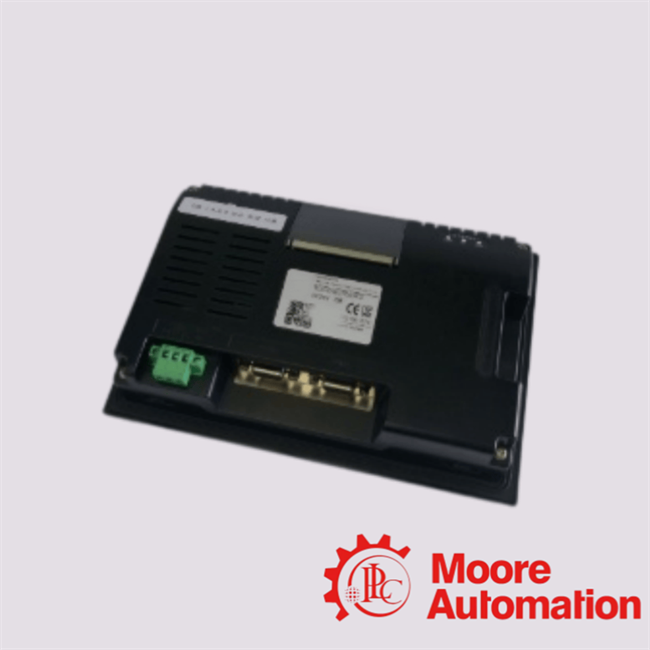

MV570 1TNA928300R0001 ABB Πίνακας Ελέγχου Οθόνης Αφής HMI για Βιομηχανικό Σύστημα PLC

Name: MV570 1TNA928300R0001 ABB Πίνακας Ελέγχου Οθόνης Αφής HMI για Βιομηχανικό Σύστημα PLC
Brand: MOORE AUTOMATION LIMITED
SKU: MV570 1TNA928300R0001
Price: Διαπραγματεύσιμος USD
Availability: InStock

Λεπτομέρειες προϊόντων:

Τόπος καταγωγής:	ΣΟΥΗΔΙΑ
Μάρκα:	ABB
Πιστοποίηση:	CE, RoHS
Αριθμό μοντέλου:	MV570 1TNA928300R0001

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

ΣΟΥΗΔΙΑ

Μάρκα:

ABB

Πιστοποίηση:

CE, RoHS

Αριθμό μοντέλου:

MV570 1TNA928300R0001

Περιγραφή προϊόντος:

Κεντρικό HMI

Αριθμός προϊόντος ABB:

1TNA928300R0001

Επίδειξη:

Έγχρωμο TFT/LED 10,4 ιντσών 4:3, 800 x 600

Λειτουργικό σύστημα:

Android

Τροφοδοτικό:

24 VDC; 8 W τυπικό

Προστασία εμπρός:

IP65 (IEC 60529)

Επισημαίνω:

High Light

Επισημαίνω:

ABB MV570 HMI Οθόνη Αφής 10

4 ιντσών

1TNA928300R0001 Κεντρικό HMI 24 VDC

Πληροφορίες συναλλαγών

Ποσότητα παραγγελίας min:

Τιμή:

inquires

Συσκευασία λεπτομέρειες:

καινούργιο και πρωτότυπο με εργοστασιακή σφραγίδα

Χρόνος παράδοσης:

2-3 εργάσιμες

Όροι πληρωμής:

T/T

Δυνατότητα προσφοράς:

Απαιτεί

Περιγραφή του προϊόντος

ABB MV570 · ΕΠΙΣΗΜΟ ΕΓΧΕΙΡΙΔΙΟ ΕΠΑΛΗΘΕΥΜΕΝΟ

MV570
Κεντρικό HMI

Αριθμός προϊόντος ABB 1TNA928300R0001. Μια βιομηχανική οθόνη αφής 10,4 ιντσών βασισμένη σε πλατφόρμα RISC με Android, σχεδιασμένη ως κεντρική διεπαφή παρακολούθησης και λειτουργίας.

10,4 ιντσών TFT/LED800 × 60024 VDCIP65 μπροστινό

ΤΑΥΤΟΤΗΤΑ ΠΡΩΤΑΑκριβής αντιστοιχία MV570

Επιβεβαιώστε τον πλήρη αριθμό προϊόντος, την αναθεώρηση υλικού/λογισμικού και το αντίγραφο ασφαλείας του έργου πριν από την αντικατάσταση ή την έναρξη λειτουργίας.

ΕΠΙΣΗΜΑ ΣΤΟΙΧΕΙΑ ABB ΜΕ ΜΙΑ ΜΑΤΙΑ

Έξι επαληθευμένα χαρακτηριστικά προϊόντος

ΠΕΡΙΓΡΑΦΗ ΠΡΟΪΟΝΤΟΣ

Κεντρικό HMI

ΑΡΙΘΜΟΣ ΠΡΟΪΟΝΤΟΣ

1TNA928300R0001

ΜΟΝΤΕΛΟ

MV570

ΟΘΟΝΗ

Οθόνη αφής LCD 10,4 ιντσών

ΛΕΙΤΟΥΡΓΙΚΟ ΣΥΣΤΗΜΑ

Android

ΣΥΜΜΟΡΦΩΣΗ

CE; RoHS 2002/95/EC

ΠΡΟΦΙΛ ΥΛΙΚΟΥ

Επίσημες προδιαγραφές που έχουν σημασία κατά την προμήθεια

Οθόνη και ορατότητα

Έγχρωμη TFT 10,4 ιντσών 4:3 με οπίσθιο φωτισμό LED, μέγιστη ανάλυση 800 × 600, φωτεινότητα 300 cd/m² και αντίθεση 800:1.

Πλατφόρμα επεξεργασίας

Επεξεργαστής Freescale i.MX6 διπλού πυρήνα 800 MHz με 1 GB ενσωματωμένης DDR3 SDRAM και 4 GB eMMC NAND flash.

Διεπαφή αφής

Προβολόμενος χωρητικός έλεγχος αφής. Η ABB καθορίζει περισσότερες από 10.000.000 λειτουργίες αφής ενός σημείου.

Βιομηχανική συνδεσιμότητα

Μία θύρα Ethernet 10/100/1000 Mbps PoE και δύο θύρες USB 2.0 Host Type-A.

Τροφοδοσία και κατανάλωση

Τροφοδοσία 24 VDC με τυπική κατανάλωση ισχύος 8 W στα 24 VDC.

Περιβάλλον και προστασία

Θερμοκρασία λειτουργίας 0–55 °C. Θερμοκρασία αποθήκευσης -20–60 °C. Υγρασία 5–90% RH μη συμπυκνούμενη. IP65 από την μπροστινή πλευρά.

ΠΛΑΙΣΙΟ ΕΦΑΡΜΟΓΗΣ

Κεντρική παρακολούθηση με σαφές όριο δεδομένων

Τι έγγραφα της ABB

Ρόλος Κεντρικού HMI
Το MV570 μπορεί να λειτουργήσει ως διεπαφή παρακολούθησης και λειτουργίας για έργα που κατασκευάζονται με μονάδες όπως το MC510, όταν είναι εγκατεστημένο το SmiSView.

Πρόσβαση σε βιομηχανικές I/O
Θύρες Ethernet Gigabit-capable και διπλές θύρες USB host υποστηρίζουν συνδέσεις δικτύου και περιφερειακών που περιγράφονται στο εγχειρίδιο.

Εγκατάσταση πάνελ
Η προστασία IP65 της μπροστινής πλευράς εξαρτάται από την τήρηση των οδηγιών τοποθέτησης και στεγανοποίησης της ABB.

Λίστα ελέγχου ακριβούς αντιστοιχίας

Διαβάστε την ετικέτα
Επαληθεύστε MV570 και 1TNA928300R0001.

Ελέγξτε τις αναθεωρήσεις
Καταγράψτε πληροφορίες υλικού, λογισμικού και σειριακής ετικέτας.

Προστατέψτε το έργο
Επιβεβαιώστε το αντίγραφο ασφαλείας της διαμόρφωσης, την κοπή, τους συνδέσμους και την τροφοδοσία 24 VDC πριν από την αλλαγή.

ΡΟΗ ΕΡΓΑΣΙΑΣ ΠΡΟΜΗΘΕΙΑΣ

Σχεδιάστε την ερώτηση πριν αφαιρεθεί το πάνελ

01 · ΤΑΥΤΟΠΟΙΗΣΗ

Λήψη της πινακίδας τύπου

Στείλτε καθαρές φωτογραφίες μπροστινής, πίσω και ετικέτας, συμπεριλαμβανομένου του πλήρους αριθμού προϊόντος και των δεδομένων αναθεώρησης.

02 · ΕΠΑΛΗΘΕΥΣΗ

Αντιστοίχιση λεπτομερειών εγκατάστασης

Ελέγξτε την κοπή του πάνελ, την τοποθέτηση, τις διεπαφές, την τροφοδοσία και το αντίγραφο ασφαλείας της εγκατεστημένης εφαρμογής.

03 · ΠΡΟΣΦΟΡΑ

Καθορίστε την απαίτηση

Παρέχετε ποσότητα, προτίμηση κατάστασης, προορισμό και απαιτούμενη ημερομηνία παράδοσης.

ΥΠΟΣΤΗΡΙΞΗ ΑΠΟΦΑΣΕΩΝ

Συχνές ερωτήσεις προμήθειας

Ποια είναι η επίσημη ταυτότητα του προϊόντος;

Η ABB αναγνωρίζει το MV570 ως Κεντρικό HMI με αριθμό προϊόντος 1TNA928300R0001.

Ποια οθόνη τεκμηριώνεται;

Το εγχειρίδιο καθορίζει μια έγχρωμη οθόνη TFT/LED 10,4 ιντσών 4:3 με ανάλυση 800 × 600.

Τι πρέπει να ελεγχθεί πριν από την αντικατάσταση;

Επιβεβαιώστε την ταυτότητα της ετικέτας, την αναθεώρηση υλικού/λογισμικού, το αντίγραφο ασφαλείας του έργου, την κοπή, τις διεπαφές και τις απαιτήσεις τροφοδοσίας 24 VDC.
