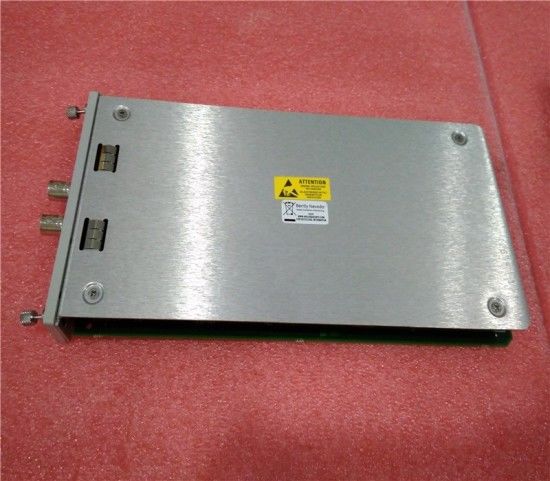

3500/25 ενισχυμένο Keyphasor*Module

Έλεγχος όρου προτερημάτων Nevada* Bently

ΟΝΟΜΑ ΠΡΟΪΟΝΤΩΝ: 3500/25 149369-01

Περιγραφή

Η 3500/25 ενισχυμένη ενότητα Keyphasor είναι ένα μισό-ύψος, two-channel ενότητα που χρησιμοποιείται για να παρέχει τα σήματα Keyphasor στις ενότητες οργάνων ελέγχου σε ένα ράφι 3500. Η ενότητα λαμβάνει τα σήματα εισαγωγής από τους ελέγχους εγγύτητας ή τις μαγνητικές επαναλείψεις και μετατρέπει τα σήματα στα ψηφιακά σήματα Keyphasor που δείχνουν πότε το σημάδι Keyphasor στον άξονα συμπίπτει με το μετατροπέα Keyphasor. Το σύστημα προστασίας 3500 μηχανημάτων μπορεί να δεχτεί μέχρι τέσσερα σήματα Keyphasor για την κανονική διαμόρφωση και μέχρι οκτώ σήματα Keyphasor σε μια ταξινομημένη κατά ζεύγος διαμόρφωση.

Η ενισχυμένη ενότητα Keyphasor είναι μια βελτιωμένη ενότητα 3500 συστημάτων. Προσφέρει τις επεκταθείσες ικανότητες επεξεργασίας σήματος Keyphasor πέρα από το προηγούμενο σχέδιο διατηρώντας την πλήρη προς τα κάτω-συμβατότητα από την άποψη της μορφής, της τακτοποίησης και της λειτουργίας με τις υπάρχουσες ενότητες Keyphasor για τη χρήση στα συστήματα κληρονομιών. Η ενότητα Keyphasor, PWA 125792-01, αντικαθίσταται εντελώς από την πιό πρόσφατη ενότητα 149369-01.

Όταν μια εισαγωγή Keyphasor συστημάτων απαιτείται για τις τριπλές μορφωματικές περιττές εφαρμογές του (TMR), το σύστημα 3500 πρέπει να υιοθετήσει δύο ενότητες Keyphasor. Σε αυτήν την διαμόρφωση οι ενότητες λειτουργούν στον παράλληλο για να παρέχουν και ένα αρχικό και δευτεροβάθμιο σήμα Keyphasor στις άλλες ενότητες στο ράφι. Ένα σύστημα με περισσότερες από τέσσερις εισαγωγές Keyphasor μπορεί να χρησιμοποιήσει μια ταξινομημένη κατά ζεύγος διαμόρφωση υπό τον όρο ότι δεν υπάρχουν όχι περισσότεροι από τέσσερα αρχικά σήματα εισαγωγής Keyphasor. Μια ταξινομημένη κατά ζεύγος διαμόρφωση απαιτεί δύο διαδοχικές θέσεις ελέγχου είτε τις ανώτερες/χαμηλότερες είτε και στις δύο θέσεις μισό-αυλακώσεων. Τέσσερις ενότητες Keyphasor θα δεχτούν τέσσερα αρχικά και τέσσερα εφεδρικά κανάλια εισαγωγής και θα παράσχουν τέσσερα κανάλια παραγωγής (ένα ανά ενότητα). Μια διαμόρφωση δύο που ζευγαρώνεται και του ενός μη ζευγαρωμένου (σύνολο τριών ενοτήτων Keyphasor) είναι επίσης δυνατή. Σε μια τέτοια διαμόρφωση, ο χρήστης μπορεί να διαμορφώσει το ένα μη ζευγαρωμένο Keyphasor (διαταγή είτε δύο 2 ένα 1 κανάλι καναλιών είτε και μια επιλογή 2 καναλιών)

Η απομονωμένη I/O ενότητα Keyphasor σχεδιάζεται για τις εφαρμογές στις οποίες τα σήματα Keyphasor είναι δεμένα στον παράλληλο στις πολλαπλάσιες συσκευές και απαιτούν την απομόνωση από άλλα συστήματα, όπως ένα σύστημα ελέγχου. Η απομονωμένη I/O ενότητα δημιουργήθηκε συγκεκριμένα για τις μαγνητικές εφαρμογές επαναλείψεων αλλά είναι συμβατή με και θα παράσχει την απομόνωση για τις εφαρμογές Proximitor* εφ' όσον παρέχεται μια εξωτερική παροχή ηλεκτρικού ρεύματος. Σημειώστε ότι η πρόθεση αυτής της I/O ενότητας επρόκειτο πρώτιστα να μετρήσει την ταχύτητα και όχι τη φάση άξονων. Η ενότητα μπορεί να παρέχει τις μετρήσεις φάσης, αλλά αυτό το I/O εισάγει μια ελαφρώς υψηλότερη μετατόπιση φάσης από τη μη απομονωμένη I/O έκδοση. Το σχήμα 1 παρουσιάζει το ποσό μετατόπισης φάσης ότι οι απομονωμένες I/O ενότητες θα προσθέσουν με τις διαφορετικές ταχύτητες μηχανών. Τα ενισχυμένα χαρακτηριστικά γνωρίσματα προϊόντων περιλαμβάνουν την παραγωγή των σημάτων γεγονότος μόλις-ανά-στροφής από τις εισαγωγές πολυ-γεγονός-ανά-στροφής, το τομέας-βελτιώσιμο υλικολογισμικό, και την υποβολή έκθεσης στοιχείων διαχείρισης ενεργητικού.

ΕΙΔΟΠΟΙΗΣΗ

1. Πληρωμή: T/T

2. Χρονική ανοχή: 3-5 ημέρες

3. Εξουσιοδότηση ενός έτους.

4. Αποστολή από DHL, το UPS, τη FEDEX, ARAMAX, TNT, κ.λπ.
