1747-DCM

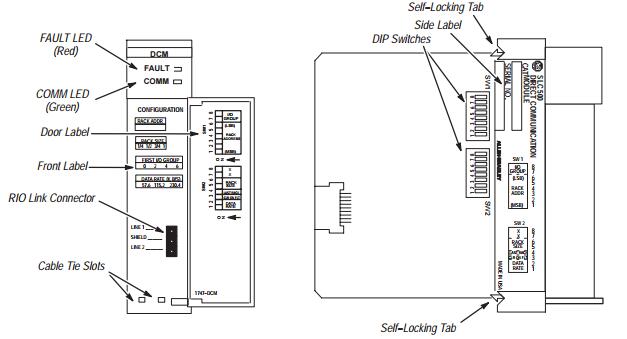

Η μονάδα άμεσης επικοινωνίας, αριθμός καταλόγου 1747-DCM, χρησιμοποιείται για τη σύνδεση ενός σταθερού προγραμματιζόμενου ελεγκτή SLC 500 με σασί επέκτασης ή οποιονδήποτε προγραμματιζόμενο προγραμματιζόμενο ελεγκτή SLC 500 σε εποπτικό προγραμματιζόμενο ελεγκτή AB μέσω του συνδέσμου RIO, παρέχοντας έτσι ένα κατανεμημένο σύστημα επεξεργασίας . Το DCM καταλαμβάνει μία υποδοχή σε οποιοδήποτε πλαίσιο SLC 500.

Η μονάδα άμεσης επικοινωνίας είναι ένας προσαρμογέας απομακρυσμένου I / O (RIO) οικογένειας SLC 500. Επιτρέπει στους εποπτικούς επεξεργαστές, όπως PLC-5s, και τους κατανεμημένους επεξεργαστές SLC-500 που διαμένουν σε AB RIO Communication Link για τη μεταφορά δεδομένων μεταξύ τους. Το DCM εμφανίζεται ως προσαρμογέας RIO για: • έναν επεξεργαστή PLC με ενσωματωμένο σαρωτή RIO στον σύνδεσμο επικοινωνίας RIO • έναν RIO σαρωτή, τον αριθμό καταλόγου 1771-SN ή 1747-SN, στον σύνδεσμο επικοινωνίας RIO

Οι πληροφορίες μεταφέρονται μεταξύ του σαρωτή RIO και του DCM κάθε σάρωση RIO. Οι μεταδόσεις RIO είναι ασύγχρονοι με τις σαρώσεις του επεξεργαστή. Σημαντικό: Το DCM παρέχει ακεραιότητα λέξεων σε όλες τις λέξεις που μεταφέρονται μέσω του πλάτους υποστήριξης SLC. Το DCM επικοινωνεί με τους εποπτικούς προγραμματιστές PLC ή SLC μέσω των σαρωτών RIO, σαν να απευθύνονταν σε ένα λογικό rack. Ωστόσο, το DCM δεν πραγματοποιεί σάρωση των I / O στο τοπικό πλαίσιο εισόδου / εξόδου του, αλλά μεταβιβάζει τα εποπτικά δεδομένα στον επεξεργαστή SLC που είναι κατανεμημένος.

Στο DCM, οι εξόδους από τον πίνακα εικόνων εξόδου SLC είναι είσοδοι στον πίνακα εικόνων εισόδου επεξεργαστή εποπτείας. Παρομοίως, οι εξόδους από τον πίνακα εικόνων εξόδου επεξεργαστή εποπτείας είναι εισόδους στον πίνακα εικόνων εισόδου SLC. Το διάγραμμα που ακολουθεί απεικονίζει τη ροή επικοινωνιών μεταξύ ενός σαρωτή RIO και του DCM.
