Εμπορικό σήμα/κατασκευαστής | Siemens/GERMANY |
Αριθμός μερών | 6GK1503-3CB00 |
Εναλλάσσομαι αριθμός μερών | 6GK1503-3CB00 |

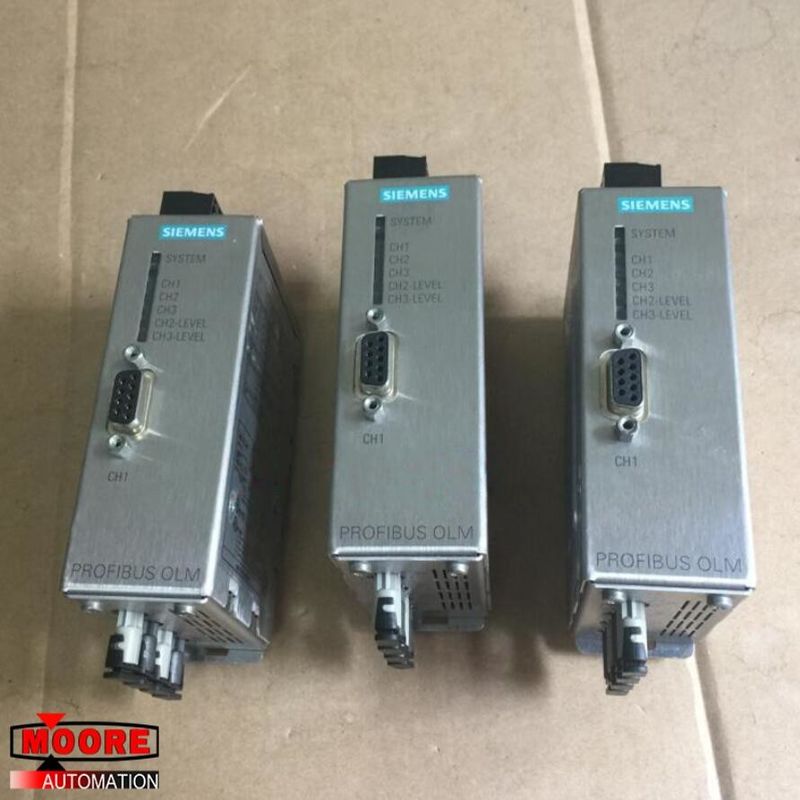

Περιγραφή | PROFIBUS OLM |
Dimennsions | WHD 39.5*112*74.5mm |
Βάρος | 0.34kg |
Λεπτομέρειες προϊόντων
ΟΠΤΙΚΉ ΕΝΌΤΗΤΑ W. 1 RS485 ΣΥΝΔΈΣΕΩΝ PROFIBUS OLM/G12 V4.0 ΚΑΙ 2 ΓΥΑΛΊ-FOC-ΔΙΕΠΑΦΈΣ (4 BFOC-ΥΠΟΔΟΧΈΣ) ΓΙΑ ΤΙΣ ΤΥΠΟΠΟΙΗΜΈΝΕΣ ΑΠΟΣΤΆΣΕΙΣ ΜΈΧΡΙ 2850 Μ, ΜΕ ΜΕ ΤΟ ΣΉΜΑ. ΕΠΑΦΗ ΚΑΙ ΜΕΤΡΗΣΗ ΤΗΣ ΠΑΡΑΓΩΓΗΣ
Ρυθμός μεταφοράς/με PROFIBUS: 9,6 KBIT/s… 12 MBIT/s
Ρυθμός μεταφοράς/με PROFIBUS: PA 45,45 KBIT/s
Αριθμός ηλεκτρικών/οπτικών συνδέσεων/για τα networkcomponents ή τον τερματικό εξοπλισμό/το μέγιστο 3
Αριθμός ηλεκτρικών συνδέσεων:
για τα τμήματα ή τον τερματικό εξοπλισμό 1 δικτύων
για τη μετρώντας συσκευή 1 1
για την κάνοντας σήμα επαφή 1
για την παροχή ηλεκτρικού ρεύματος 1
για τον περιττό ανεφοδιασμό 1 τάσης
Τύπος ηλεκτρικής σύνδεσης:
για τα τμήματα ή τον τερματικό εξοπλισμό 9 δικτύων υποδοχή υπο--δ καρφιτσών
για τη μετρώντας συσκευή 2 τελικός φραγμός πόλων
για την παροχή ηλεκτρικού ρεύματος και την κάνοντας σήμα επαφή 5 τελικός φραγμός πόλων
Αριθμός οπτικών διεπαφών/για το καλώδιο 2 οπτικών ινών
Σχέδιο της οπτικής διεπαφής/για το λιμένα καλωδίων BFOC οπτικών ινών
Οπτικά στοιχεία:
Αναλογία απόσβεσης/της σύνδεσης μετάδοσης FOC:
για το γυαλί FOC με 50/125 µm/σε 3 dB/km/μέγιστα 10 DB
για το γυαλί FOC με 62.5/125 µm/σε 3,5 dB/km/μέγιστα 12 DB
καθυστέρηση διάδοσης [κομμάτι] 6,5 μπιτ
Συνδέσιμη οπτική δύναμη σχετικά με 1 MW:
για το γυαλί FOC με 50/125 µm/σε 3 dB/km -16 DB
για το γυαλί FOC με 62.5/125 µm/σε 3,5 dB/km -13 DB
Οπτική ευαισθησία σχετικά με 1 MW:
για το γυαλί FOC με 50/125 µm/σε 3 dB/km -28 DB
για το γυαλί FOC με 62.5/125 µm/σε 3,5 dB/km -28 DB
Μήκος κύματος:
για το γυαλί FOC με 50/125 µm/το συμβατό σύστημα με τη διεπαφή/σε 3 dB/km 860 NM
για το γυαλί FOC με 62.5/125 µm/το συμβατό σύστημα με τη διεπαφή/σε 3,5 dB/km 860 NM
Μήκος καλωδίων:
για το γυαλί FOC με 50/125 µm/σε 3 dB/km/μέγιστα 3 χλμ
για το γυαλί FOC με 62.5/125 µm/σε 3,5 dB/km/μέγιστα 3 χλμ
Σήμα-εισαγωγές/αποτελέσματα:
Λειτουργούσα τάση/των κάνοντας σήμα επαφών/στο συνεχές ρεύμα/την εκτιμημένη αξία 24 Β
Λειτουργούν ρεύμα/των κάνοντας σήμα επαφών/στο συνεχές ρεύμα το /maximum 0,1 Α
