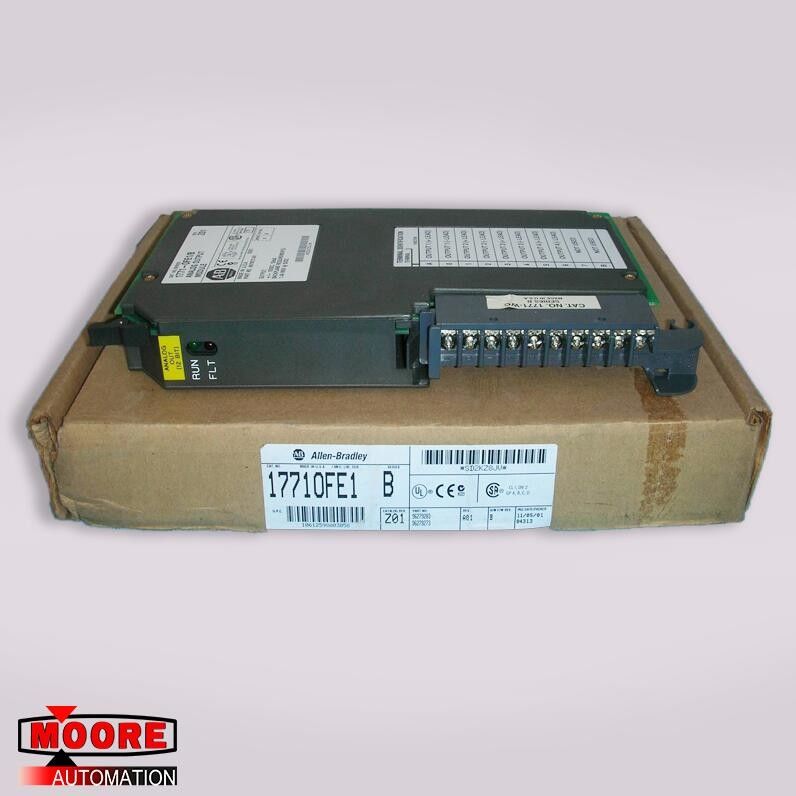

Ενότητα 10VDC 10mA αναλογικής παραγωγής 1771-WC Άλλεν Bradley 1771-0FE1/B

Ενότητα αναλογικής παραγωγής 1771-WC Άλλεν Bradley 1771-0FE1/B

Προϊόν Specificaion

Λεπτομέρειες προϊόντων

Η ενότητα αναλογικής παραγωγής (γάτα. κανένα 1771-OFE) είναι μια ευφυής ενότητα μεταφοράς φραγμών που μετατρέπει τις δυαδικές ή τετραψήφιες τιμές BCD (που παρέχονται από τον επεξεργαστή σας) στα αναλογικά σήματα σε τέσσερα αποτελέσματα ενότητάς της. Η ενότητα ολοκληρώνει τη μεταφορά δεδομένων με τον προγραμματισμό μεταφοράς φραγμών.

Η μεταφορά φραγμών γράφει το (BTW) προγραμματίζοντας τις κινήσεις επάνω σε 13 λέξεις των στοιχείων από τον επεξεργαστή στην ενότητα για την ψηφιακή έως αναλογική μετατροπή (D/A) σε μια ανίχνευση προγράμματος. Αυτές οι πληροφορίες μετατρέπονται στα αναλογικά σήματα και στέλνονται στα κατάλληλα κανάλια παραγωγής. Μια μεταφορά φραγμών που διαβάζεται το (BTR) κινεί πέντε λέξεις των στοιχείων από την ενότητα προς τον πίνακα στοιχείων επεξεργαστών, εάν επιδιώκονται, με σκοπό τη διάγνωση. Το BTR συζητείται στο κεφάλαιο 7, «διαγνωστικά και ανίχνευση μηχανικών βλαβών.»

Η ενότητα έχει ένα χαρακτηριστικό γνώρισμα ξελεπιάσματος που μετατρέπει τα στοιχεία που στέλνονται στην ενότητα στις μονάδες εφαρμοσμένης μηχανικής στα κατάλληλα αναλογικά σήματα. Μπορείτε να συνδέσετε μέχρι τέσσερις συσκευές αναλογικής παραγωγής--όπως positioners βαλβίδων, οι ελεγκτές ταχύτητας μηχανών, οι μετατροπείς σημάτων ή τα όργανα καταγραφής--στα τέσσερα κανάλια της αναλογικής ενότητας παραγωγής. Όλες οι εισαγωγές συσκευών αναλογικής παραγωγής πρέπει να προσαρμοστούν στην τάση ή τις τρέχουσες εκτιμήσεις κάθε καναλιού παραγωγής ενότητας.

Στο προγραμματίσημο σύστημα ελεγκτών, η ενότητα αναλογικής παραγωγής

παρέχει τις ακόλουθες λειτουργίες:

τέσσερα χωριστά απομονωμένα διαφορικά αποτελέσματα

επιλέξιμο ξελέπιασμα στις μονάδες εφαρμοσμένης μηχανικής

επιλέξιμο σχήμα στοιχείων

επιλέξιμες σειρές τάσης (1771-OFE1 μόνο)

καμία δύναμη που απαιτείται εξωτερική--η δύναμη προέρχεται από backplane 1771 I/Ochassis.

απαιτεί μόνο μια I/O αυλάκωση
