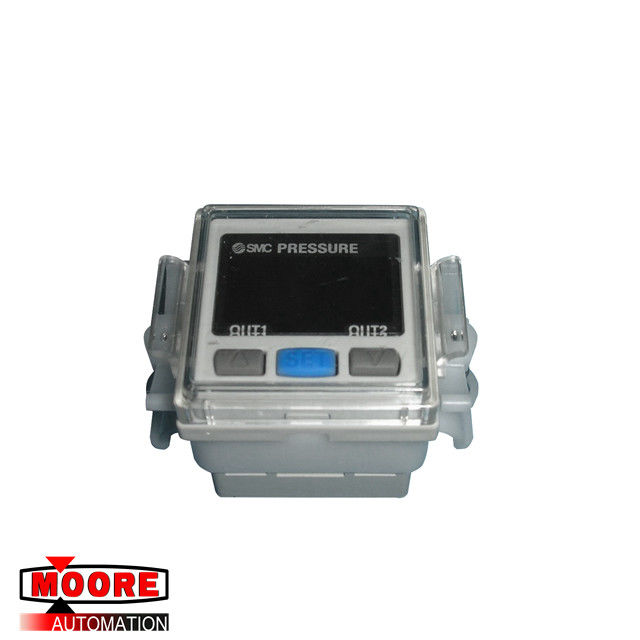

Ελεγκτής 60mA Max 12 έως 24 VDC αισθητήρων πίεσης PSE300 SMC

Ελεγκτής αισθητήρων πίεσης PSE300 SMC

Λεπτομέρειες προϊόντων

Προδιαγραφές προϊόντων

1 ενεργοποιήστε τον ελεγκτή με τη διευκρινισμένη τάση. Η λειτουργία με μια τάση πέρα από τις προδιαγραφές μπορεί να προκαλέσει τη δυσλειτουργία ή τη ζημία του ελεγκτή αισθητήρων πίεσης. Η ανεπαρκής τάση ανεφοδιασμού μπορεί να μην οδηγήσει ένα φορτίο λόγω μιας πτώσης τάσης μέσα στον ελεγκτή αισθητήρων πίεσης.

Ελέγξτε τη λειτουργούσα τάση του φορτίου πριν τη χρήση.

2 χρησιμοποιήστε τον ελεγκτή μέσα στις διευκρινισμένες σειρές του ποσοστού ροής μέτρησης και κάτω από τη διευκρινισμένη λειτουργούσα πίεση. Διαφορετικά μπορεί να προκαλέσει τη ζημία στον ελεγκτή και μια ανώμαλη μέτρηση.

3 μην υπερβείτε το διευκρινισμένο μέγιστο - επιτρεπόμενο φορτίο. Διαφορετικά μπορεί να προκαλέσει τη ζημία ή να κοντύνει τη διάρκεια ζωής του ελεγκτή αισθητήρων πίεσης.

4 διατηρήστε ένα διάστημα για τη συντήρηση. Θυμηθείτε να αφήσετε το χώρο για τη συντήρηση κατά τη σχεδιασμό του σχεδίου σωληνώσεων.

5 η direct-current παροχή ηλεκτρικού ρεύματος που συνδυάζει πρέπει να χρησιμοποιήσει την παροχή ηλεκτρικού ρεύματος έγκρισης UL που είναι η παροχή ηλεκτρικού ρεύματος Class2 βασισμένη σε UL1310 ή η παροχή ηλεκτρικού ρεύματος χρησιμοποιεί το μετασχηματιστή ενός Class2 βασισμένου σε UL1585.

Προδιαγραφή παραγωγής

Όταν το καλώδιο μολύβδου με το καλώδιο μολύβδου δύναμης και παραγωγής SMC (τύπος zs-28-α) χρησιμοποιείται, τα χρώματα του καλωδίου (καφετής, μαύρος, άσπρος, γκρίζος, μπλε) θα ισχύσουν όπως φαίνεται στο διάγραμμα κυκλώματος.

Ανοικτή παραγωγή 2 συλλεκτών NPN αποτελέσματα

Μέγιστο 30V, 80mA

Υπόλοιπη τάση 1V ή λιγότεροι

Αναλογική παραγωγή 1 σε 5V

Σύνθετη αντίσταση Approx.1kΩ παραγωγής

Αυτόματη λειτουργία μετατόπισης

Σε περίπτωση που η πίεση πηγής κυμαίνεται πάρα πολύ, ο ελεγκτής μπορεί να μην είναι σε θέση να λειτουργήσει κανονικά. Η αυτόματη μετατόπιση παρέχεται για να αντισταθμίσει τη διακύμανση της πίεσης πηγής.

Ενώ μετριέται η πίεση γίνεται τυποποιημένη αξία πίεσης όταν παραλαμβάνεται η αυτόματη εισαγωγή μετατόπισης, αυτή η σωστή καθορισμένη αξία λειτουργίας των διακοπτών.

Με την αυτόματη μετατόπιση

Καθορισμένη αυτόματη μετατόπιση που εισάγεται ως αλλαγή πηγής πίεσης Lo τότε, προκειμένου να απομνημονευθεί η αλλαγή πίεσης και για να διορθώσει την καθορισμένη αξία πίεσης, έτσι ώστε η σωστή απόφαση προκύπτει.

Όροι και εξηγήσεις για την αυτόματη λειτουργία μετατόπισης

1 κρατήστε τη σταθερή πίεση για 5ms ή περισσότεροι από το στενό σήμα της αυτόματης εισαγωγής μετατόπισης.

2 στην αυτόματη εισαγωγή μετατόπισης, η πίεση εκείνη τη στιγμή απομνημονεύεται [C_5] ως διορθωμένη αξία, και ο διακόπτης λειτουργεί με την αξία που εφάρμοσε την αξία αποζημιώσεων στον καθορισμό της αξίας.

Η επίδειξη δείχνει [ooo] για approx.1 SEC.

3 ο διακόπτης που τίθεται ως αυτόματος τρόπος μετατόπισης κατά την διάρκεια της αρχικής ρύθμισης λειτουργεί με την αξία που εφάρμοσε τη διορθωμένη αξία [C_5] στον καθορισμό της αξίας:
