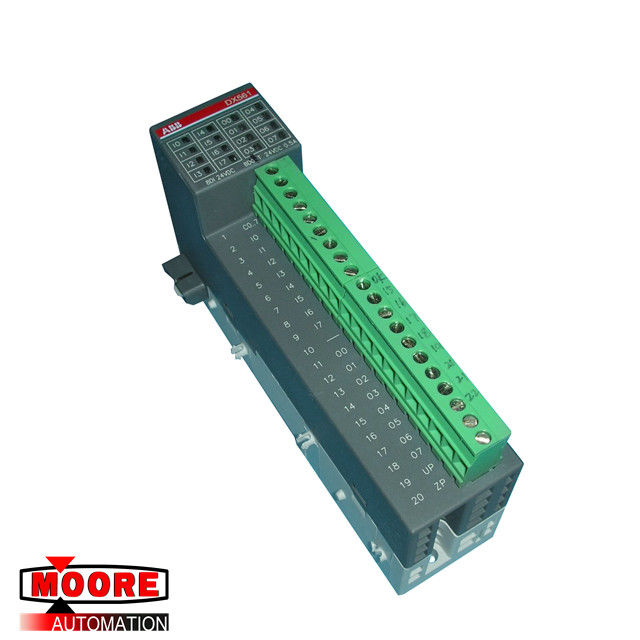

Ψηφιακή εισόδου-εξόδου ενότητα 24VDC 0.5A DX561 B2 1TNE968902R2301 ABB
| Εμπορικό σήμα/κατασκευαστής |
ABB/SWEDEN |
| Αριθμός μερών |
DX561 B2
|
| Εναλλάσσομαι αριθμός μερών |
1TNE968902R2301
|
| Περιγραφή |
Ψηφιακή εισόδου-εξόδου ενότητα |
| Dimennsions |
3,4 εκατ. Χ 8,5 εκατ. Χ 13,5 εκατ. |
| Βάρος |
0.12kg |
Λεπτομέρειες προϊόντων
Τεχνικά στοιχεία
Τάση ανεφοδιασμού διαδικασίας ΕΠΑΝΩ:
Συνδέσεις: Τερματικό 19 για ΕΠΑΝΩ (+24 VDC) και τερματικό 20 για ZP (0 VDC)
Εκτιμημένη αξία: 24 VDC
Τρέχουσα κατανάλωση μέσω του ΕΠΑΝΩ τερματικού: 5 μΑ + μέγιστο 0,5 Α ανά παραγωγή
Μέγιστος κυματισμός: 5%
Ρεύμα εισροής: 0,000002 ένα ² s
Προστασία ενάντια στην τάση: Ναι
Εκτιμημένη θρυαλλίδα προστασίας για ΕΠΑΝΩ: Συστημένος τα αποτελέσματα πρέπει να προστατευθούν από μια γρήγορη θρυαλλίδα 3 Α
Τρέχουσα κατανάλωση από 24 VDC την παροχή ηλεκτρικού ρεύματος στα τερματικά L+/UP και M/ZP της ενότητας CPU/bus: Περίπου 10 μΑ
Γαλβανική απομόνωση: Ναι, μεταξύ της ομάδας εισαγωγής και της ομάδας παραγωγής και του υπολοίπου της ενότητας
Αριθμός καναλιών ανά ενότητα: 8
Διανομή των καναλιών στις ομάδες: 1 ομάδα για 8 κανάλια
Συνδέσεις των καναλιών I0 σε I7: Τερματικά 2 έως 9
Δυνατότητα αναφοράς για τα κανάλια I0 σε I7: Τερματικό 1
Ένδειξη των σημάτων εισαγωγής: κίτρινες οδηγήσεις 1 ανά κανάλι οι οδηγήσεις είναι ανοικτές πότε το σήμα εισαγωγής είναι υψηλό (σήμα 1)
Σημείο ελέγχου του δείκτη εισαγωγής: Οι οδηγήσεις είναι μέρος των στοιχείων κυκλώματος εισαγωγής
Τύπος εισαγωγής σύμφωνα με το EN 61131-2: Τύπος - 1 πηγή Τύπος - 1 νεροχύτης
Σειρά σημάτων εισαγωγής: -24 VDC +24 VDC
Σήμα: 0 -5 Β… +3 Β -3 Β… +5 Β
Απροσδιόριστο σήμα: -15 Β… + 5 Β +5 Β… +15 Β
Σήμα: 1 -30 Β… - 15 Β +15 Β… +30 Β
Κυματισμός με το σήμα: 0 -5 Β… +3 Β -3 Β… +5 Β
Κυματισμός με το σήμα: 1 -30 Β… - 15 Β +15 Β… +30 Β
Ρεύμα εισαγωγής ανά κανάλι:
Τάση εισαγωγής +24 Β Τύπος. 5 μΑ
Τάση εισαγωγής +5 Β Τύπος. 1 μΑ
Τάση εισαγωγής +15 Β > 2,5 μΑ
Τάση εισαγωγής +30 Β < 8="" mA="">
Μέγιστο επιτρεπτό ρεύμα διαρροής (σε 2 διακόπτες εγγύτητας καλωδίων): 1 μΑ
Καθυστέρηση εισαγωγής (0->1 ή 1->0): Τύπος. κα 8
Μήκος δεδομένων εισόδου: 1 ψηφιολέξη
Μέγιστο μήκος καλωδίων: Προστατευμένα 500 μ Unshielded 300 μ
