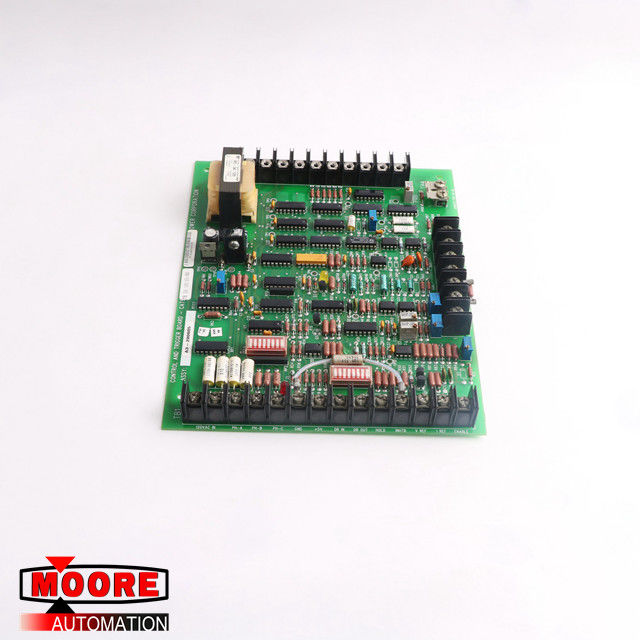

Έλεγχος ΕΛΕΓΧΟΥ A3-290605 και πίνακας ώθησης για 3 - παροχές ηλεκτρικού ρεύματος φάσης

ΈΛΕΓΧΟΣ ΕΛΕΓΧΟΥ A3-290605 ΚΑΙ ΠΊΝΑΚΑΣ ΏΘΗΣΗΣ ΓΙΑ ΤΙΣ 3-PHASE ΠΑΡΟΧΈΣ ΗΛΕΚΤΡΙΚΟΎ ΡΕΎΜΑΤΟΣ

Λεπτομέρειες προϊόντων

Ο πίνακας ελέγχου και ώθησης, πίνακας ΓΑΤΩΝ, σχεδιάζεται στις απαιτήσεις που μαθαίνονται από πολλά έτη εμπειρίας με ελεγχόμενο το SCR εξοπλισμό υψηλής δύναμης. Η σύγχρονη τεχνολογία ολοκληρωμένων κυκλωμάτων CMOS έχει επιτρέψει εξαιρετικά έναν συμπαγή, το σχέδιο με τη χαμηλής ισχύος κατανάλωση. Η ακόλουθη περιγραφή καλύπτει τα σημαντικότερες χαρακτηριστικά γνωρίσματα και τις εφαρμογές του σχεδίου.

Ρυθμιστής δύναμης και αναφοράς

1. Η δύναμη ελέγχου (120 VAC ονομαστικά) πρέπει να εφαρμοστεί στα τερματικά tb1-1 και το τερματικό tb1-2.

a) Ελάχιστη τάση εισαγωγής: 85 VAC

b) Μέγιστη τάση εισαγωγής: 135 VAC

2. Συγχρονισμός των αναφορών

a) Πρέπει να εφαρμοστείτε στα τερματικά tb1-3, tb1-4, και tb1-5.

b) Διορθώστε την περιστροφή φάσης και η ακολουθία είναι σημαντική να βεβαιώσει την κατάλληλη πυρκαγιά των SCR.

c) Οι 3 αναφορές φάσης πρέπει να ισορροπηθούν μέσα σε ± 5% η μια την άλλη. Ο πίνακας ΓΑΤΩΝ ενσωματώνει την ανίχνευση δυσαναλογίας φάσης και σε περίπτωση χαμένης φάσης ή υψηλής δυσαναλογίας που ο πίνακας θα εμποδίσει την παραγωγή του έως ότου έχει αποκατασταθεί η ισορροπία φάσης.

d) Η τάση της αναφοράς 3 φάσης δεν είναι κρίσιμη μπορεί να είναι μεταξύ 60 VAC και 200 VAC.

e) Η αναφορά 3 φάσης μπορεί να ληφθεί μέσω ενός διαιρέτη αντιστατών ή μέσω τριών μικρών μετασχηματιστών ελέγχου.

3. Αναφορά ενισχυτών ελέγχου

a) Μια σταθερή αναφορά ελέγχου με έναν συντελεστή χαμηλής θερμοκρασίας παρέχεται στο τερματικό tb1-7.

b) Η αναφορά πρέπει να προετοιμαστεί σε 5,00 βολτ μέσω P1 μπορεί να παρέχει περίπου 30 μΑ στα ποτενσιόμετρα ελέγχου.

c) Τα ποτενσιόμετρα ελέγχου μπορούν να είναι 10K, 2 Watt. Επιστρέφονται στα τερματικά TB1-12 (VREF) και TB1-13 (IREF). Η επίγεια επιστροφή είναι τελικά tb1-6.

d) Το άφθονο φιλτράρισμα των εισαγωγών αναφοράς εισαγωγής (RC = 0,4) χρησιμοποιείται για να λάβει τη μέγιστη καταστολή θορύβου πριν από τον ενισχυτή ελέγχου.
