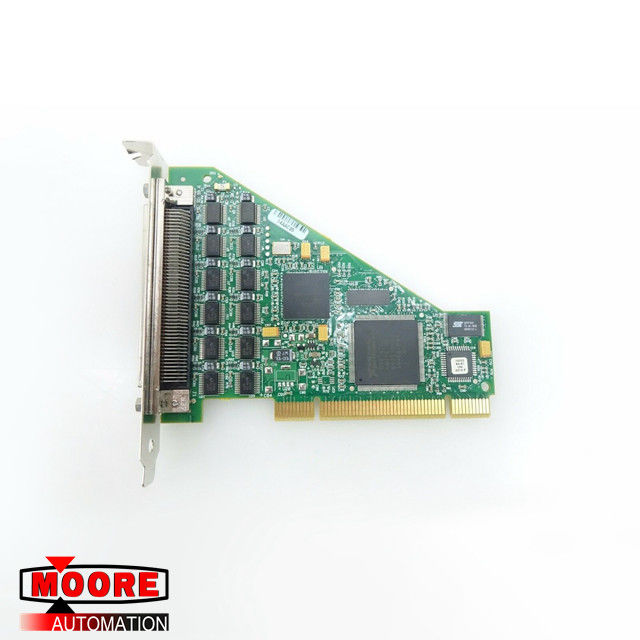

Νι pci-6509 ψηφιακή I/O διεπαφή

Νι pci-6509 ψηφιακή I/O διεπαφή

Λεπτομέρειες προϊόντων

Το Νι 6509 χαρακτηρίζει το ψηφιακό φιλτράρισμα, τα προγραμματίσημα δύναμη-επάνω κράτη, την ανίχνευση αλλαγής, και ένα χρονόμετρο φυλάκων.

Ψηφιακό φιλτράρισμα

Μπορείτε να χρησιμοποιήσετε την ψηφιακή επιλογή φιλτραρίσματος διαθέσιμη στο Νι 6509 για να αποβάλετε τις δυσλειτουργίες στα δεδομένα εισόδου. Όταν χρησιμοποιείται με την ανίχνευση αλλαγής, το ψηφιακό φιλτράρισμα μπορεί επίσης να μειώσει τον αριθμό αλλαγών που εξετάζουν και που επεξεργάζονται.

Μπορείτε να διαμορφώσετε τις ψηφιακές γραμμές εισαγωγής για να περάσετε μέσω ενός ψηφιακού φίλτρου και να ελέγξετε το διάστημα συγχρονισμού οι χρήσεις φίλτρων. Το φίλτρο εμποδίζει τους σφυγμούς που είναι πιό σύντομοι από το μισό από το διευκρινισμένο διάστημα συγχρονισμού και περνά τους σφυγμούς που είναι πιό μακροχρόνιοι από το διευκρινισμένο διάστημα. Οι σφυγμός-σφυγμοί ενδιάμεσος-μήκους πιό μακροχρόνιοι από το μισό από το διάστημα αλλά λιγότερο από το διάστημα -διάστημα-μπορώ ή μπορούν να μην περάσουν το φίλτρο.

Μπορείτε να επιτρέψετε ψηφιακό φιλτράροντας επάνω τόσο πολλές γραμμές εισαγωγής ανάλογα με τις ανάγκες για την αίτησή σας. Όλες οι φιλτραρισμένες γραμμές μοιράζονται το ίδιο διάστημα συγχρονισμού, το οποίο κυμαίνεται από 400 NS ως την κα 200 στο Νι PCI/PXI-6509. Οι PCIe-6509 υποστηρίξεις μόνο τρία διαστήματα συγχρονισμού: 160 NS, κα 10,24, και κα 5,12.

Προδιαγραφές

Απαιτήσεις δύναμης

Το ρεύμα σύρει από το λεωφορείο κατά τη διάρκεια του no-load όρου:

ΝΙ PCI/PXI-6509:

375 μΑ σε +3,3 VDC, χαρακτηριστικά

250 μΑ σε +5 VDC, χαρακτηριστικά

PCIe-6509:

550 μΑ σε +3,3 VDC, χαρακτηριστικά

20 μΑ σε +12 VDC, χαρακτηριστικά

Δύναμη +5 Β διαθέσιμη

στο I/O συνδετήρα (καρφίτσες 49 και 99): +4.0 Β σε +5,25 Β 1A, μέγιστα

Ψηφιακό I/O

Αριθμός καναλιών: 96 I/O

Συμβατότητα: TTL Schmitt Trigger/CMOS, single-ended GND παραπεμφθε'ν

Δύναμη-στο κράτος: Εισαγωγή που σηκώνονται ή κάτω (λογισμικό-επιλέξιμος), παραγωγή 1 ή 0

Μεταφορές δεδομένων: Διακόπτει, προγραμματισμένο I/O

I/O συνδετήρας: θηλυκό 0,050 σειρά SCSI 100 καρφιτσών

Αντιστάτης τραβήγματος:

Σηκώστε τον αντιστάτη 4,7 KW, χαρακτηριστικά

Pull-down αντιστάτης 47 KW, χαρακτηριστικά

Προστασία τάσης εισαγωγής: ±20 Β σε μέχρι δύο καρφίτσες, μέγιστες
