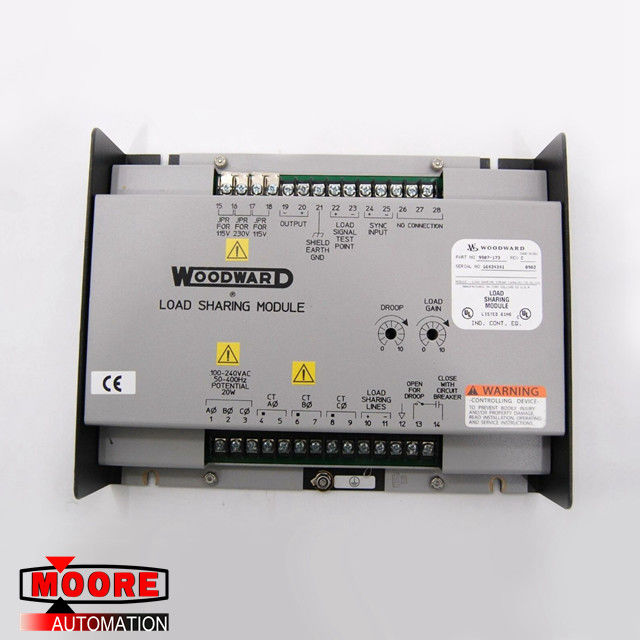

Φορτίο 9907-173 WOODWARD που μοιράζεται την περιστροφή Γ ενότητας

Φορτίο 9907-173 WOODWARD που μοιράζεται την περιστροφή Γ ενότητας

Λεπτομέρειες προϊόντων

Το Woodward κάνει τα πρότυπα του φορτίου του μοιραμένος την ενότητα για τη χρήση με τις μηχανές που εξοπλίζονται με τους ελέγχους ταχύτητας που δέχονται μια θέτοντας εισαγωγή ταχύτητας ±3 Vdc, μια 0,5 έως 4,5 Vdc εισαγωγή, ή ένα PWM (σφυγμός-πλάτος-που διαμορφώνεται) που εισάγεται. Το φορτίο που μοιράζεται την ενότητα επιτρέπει τη χρήση των εξαρτημάτων ηλεκτρικής παραγωγής Woodward και επιτρέπει το φορτίο μοιραμένος μεταξύ των μηχανών που εξοπλίζονται με τους ελέγχους ταχύτητας που δεν κατασκευάζονται από Woodward και τις μηχανές που ελέγχονται με τους ηλεκτρονικούς ελέγχους Woodward, ή τους ελέγχους χρησιμοποιώντας άλλο φορτίο Woodward μοιραμένος τις ενότητες.

Το φορτίο που μοιράζεται την ενότητα παρέχει την ικανότητα ισόχρονης και φορτίο-διανομής μαρασμού για τις μηχανές στις εφαρμογές συνόλου γεννητριών. Ο πρόσθετος εξοπλισμός στο σύστημα ελέγχου μπορεί να περιλάβει το Woodward ένας spm-συγχρονιστής, ένας συγχρονιστής spm-δ, ένας αυτόματος έλεγχος το (AGLC) φόρτωσης γεννητριών, και μια αυτόματοι μεταφορά δύναμης και ένας έλεγχος φόρτωσης (APTL).

Παροχή ηλεκτρικού ρεύματος:

Το συνεχές ρεύμα διαμορφώνει 18-32 Vdc, περίπου 5 W.

Άλτης προτύπων εναλλασσόμενου ρεύματος επιλέξιμος για την γραμμή--γραμμή 95-130 ή 190-260 Vac, 50-400 Hz, περίπου 10 W.

Εισαγωγές:

3-phase εισαγωγές PT: 95-130 ή 190-260 Vac γραμμή--γραμμή, 50-400 Hz. Το φορτίο εισαγωγής PT είναι 1,6 W ανά φάση σε 240 Vac, 0,4 W ανά φάση σε 120 Vac.

3-phase εισαγωγές CT: 3-7 τα όπλα στο πλήρες φορτίο, φορτίο εισαγωγής CT στο πλήρες φορτίο είναι 0,1 VA ανά φάση.

Φορτίο που μοιράζεται την εισαγωγή: 0-3 Vdc στη σύνθετη αντίσταση 25k στον ισόχρονο τρόπο, ανοικτό κύκλωμα στον τρόπο μαρασμού.

Συγχρονισμός που εισάγεται: Συμβατό σύστημα με τον προαιρετικό συγχρονιστή Woodward spm-α.

Περιποίηση ταχύτητας: Επιτρέπει τη χειρωνακτική ρύθμιση του επιπέδου παραγωγής με ένα εξωτερικό ποτενσιόμετρο Κα 10 (μη διαθέσιμο στον αριθμό μερών 9907-173).

Διακόπτης μαρασμού: Ο εξωτερικός διακόπτης μαρασμού πρόκειται να συνδεθεί με καλώδιο σωρηδόν με τη βοηθητική επαφή διακοπτών. Ο τρόπος μαρασμού επιλέγεται όταν είτε ο διακόπτης μαρασμού είτε ο βοηθητικός διακόπτης είναι ανοικτός.

Αποτελέσματα:

Σήμα φορτίων: ΣΥΝΕΧΕΣ σήμα ανάλογο το συνολικό πραγματικό ρεύμα που αισθάνεται προς από το φορτίο που μοιράζεται την ενότητα.

Χρησιμοποιημένος για να ρυθμίσει το κέρδος φορτίων.

Παραγωγή στον έλεγχο ταχύτητας: +0,5 έως +4,5 Vdc ανάλογο, ανάλογο ±3 Vdc, ή PWM, ανάλογα με το πρότυπο.

Ρυθμίσεις

Μαρασμός: Επιτρέπει τη μείωση παραγωγής μεταξύ των no-load και όρων πλήρης-φορτίων.

Κέρδος φορτίων: Παρέχει τη ρύθμιση του φορτίου σε μια μεμονωμένη γεννήτρια όταν παραλληλίζονται δύο ή περισσότερες γεννήτριες. Ρυθμίζει το διευκρινισμένο πλήρη όρο φορτίων από 3 έως 7 όπλα.
