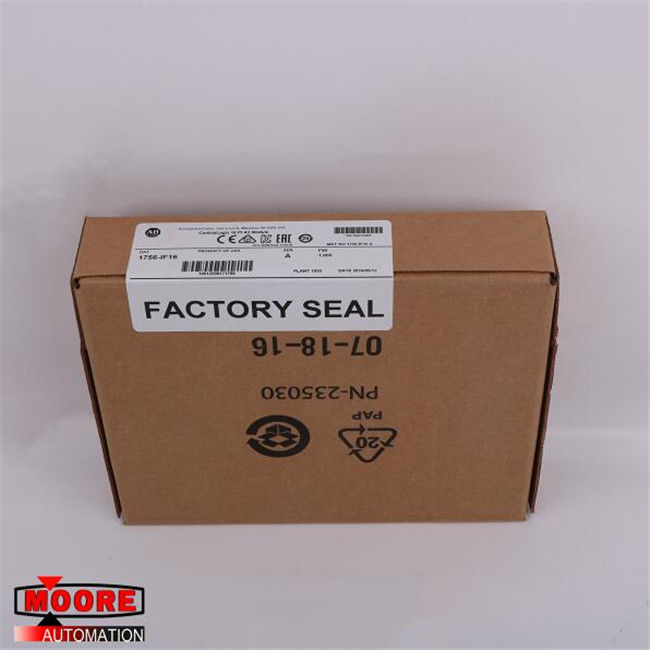

Μη-απομονωμένο αβ αναλογικό ρεύμα Άλλεν-Bradley 1756-IF16 1756IF16/I/O ενότητα τάσης

Μη-απομονωμένο αβ αναλογικό ρεύμα Άλλεν-Bradley 1756-IF16 1756IF16/I/O ενότητα τάσης

⇒ Χτυπήστε εδώ για την καλή τιμή 1756-IF16

Μας ελάτε σε επαφή με

Ηλεκτρονικό ταχυδρομείο: το miya@mvme.cn (ΚΡΟΤΟΣ)

QQ: 2851195450

Τηλ.: 86-18020776792(ΚΡΟΤΟΣ)

Skype: miyazheng520 (ΚΡΟΤΟΣ)

Λεπτομέρειες προϊόντων

Ο Άλλεν-Bradley 1756-IF16 είναι μια μη-απομονωμένη αναλογική I/O ενότητα ρευμάτων/τάσης. Προκειμένου να συνδέσει με ένα πλαίσιο ControlLogix, απαιτεί ένα RTB, ή μια μετακινούμενη κατοικία τελικών φραγμών, είτε του 1756-TBS6H είτε 1756-TBCH. Αυτή η ενότητα εισαγωγής έχει 16 σημεία διαθέσιμα. Αυτά τα σημεία επιτρέπουν στους χρήστες για να συνδέσουν με καλώδιο την ενότητα στους διαφορετικούς τρόπους, αντίθετα από άλλες ενότητες. Το 1756-IF16 μπορεί να συνδεθεί με καλώδιο χρησιμοποιώντας τρεις διαφορετικές μεθόδους, ανάλογα με τις απαιτήσεις του χρήστη και της εφαρμογής: single-ended καλωδίωση, διαφορική καλωδίωση, και διαφορική καλωδίωση μεγάλου τρόπου. Η single-ended μέθοδος καλωδίωσης είναι καλύτερη όταν δένονται όλες οι συσκευές εισαγωγής σε ένα κοινό έδαφος. Αυτό είναι για τη σύγκριση μιας πλευράς της εισαγωγής σημάτων με το έδαφος σημάτων για να πάρει τη διαφορά, η οποία χρησιμοποιείται έπειτα από την ενότητα στην παραγωγή των ψηφιακών στοιχείων για τον ελεγκτή. οι 16 single-ended καλωδιώσεις μπορούν να γίνουν. Όταν οι εφαρμογές δεν έχουν ένα κοινό έδαφος ή μπορούν να έχουν τα χωριστά ζευγάρια σημάτων, η χρησιμοποίηση της διαφορικής μεθόδου καλωδίωσης συστήνεται. Αυτή η μέθοδος καλωδίωσης είναι επίσης για τα περιβάλλοντα όπου μια βελτιωμένη ασυλία θορύβου απαιτείται. Τα κανάλια σε έναν διαφορικό τρόπο δεν είναι εντελώς απομονωμένα μεταξύ τους.

Ένα κανάλι μπορεί να έχει επιπτώσεις στην ανάγνωση ενός άλλου καναλιού εάν τα πολλαπλάσια διαφορικά σήματα εισαγωγής έχουν τις διαφορετικές κοινές αναφορές τάσης. Όταν αυτό συμβαίνει, οι χρήστες πρέπει να συνδέσουν με καλώδιο την εισαγωγή στις διαφορετικές ενότητες ή να αντικαταστήσουν τη μη-απομονωμένη ενότητα με μια απομονωμένη ενότητα εισαγωγής. 8 συνδέσεις επιτρέπονται σε αυτόν τον τρόπο. Τελικά, η διαφορική μέθοδος καλωδίωσης μεγάλου τρόπου επιτρέπει τις γρηγορότερες πιθανές αναπροσαρμογές στοιχείων. Εντούτοις, ορισμένοι όρος απαιτούνται για τους χρήστες για να είναι σε θέση να χρησιμοποιήσουν το μεγάλο τρόπο. Κατ' αρχάς, χρησιμοποιεί τη διαφορική μέθοδο καλωδίωσης. Δεύτερον, όταν σε αυτόν τον τρόπο μπορεί να χρησιμοποιηθεί μόνο ένα από κάθε τέσσερα κανάλια στην ενότητα. Η κατανάλωση ισχύος της ενότητας 1756-IF16 είναι 2,3 Watt και έχει μια συνολική backplane δύναμη 2,33 Watt. Η σειρά εισαγωγής είναι ± 10 βολτ, από 0 έως 10 βολτ, 0 έως 5 βολτ, ή 0 έως 20 μΑ. Το ρεύμα σύρει αυτής της ενότητας σε 5,1 βολτ είναι 150 μΑ, ή είναι 65 μΑ σε 24 βολτ. Η τάση και οι τρέχουσες εκτιμήσεις backplane είναι 5,1 βολτ ΣΥΝΕΧΗ, 150 μΑ στο μέγιστο, και 24 βολτ ΣΥΝΕΧΉ 65 μΑ στο μέγιστο. Η τρέχουσα σειρά εισαγωγής είναι από 4 έως 20 μΑ και η σειρά τάσης εισαγωγής είναι από -10 έως 10 βολτ και περιορισμένος σε 100VA. Ο διασκεδασμός ισχύος τάσης είναι περίπου 2,3 Watt και ο τρέχων διασκεδασμός δύναμης είναι 3,9 Watt. Ο θερμικός διασκεδασμός για την τάση είναι 7,84 BTU/hour και 13,3 BTU/hour για το ρεύμα. Έχει επίσης μια μέγιστη overvoltage προστασία 30 βολτ ΣΥΝΕΧΩΝ (τάση) και 8 βολτ ΣΥΝΕΧΩΝ (τρεχόντων).
