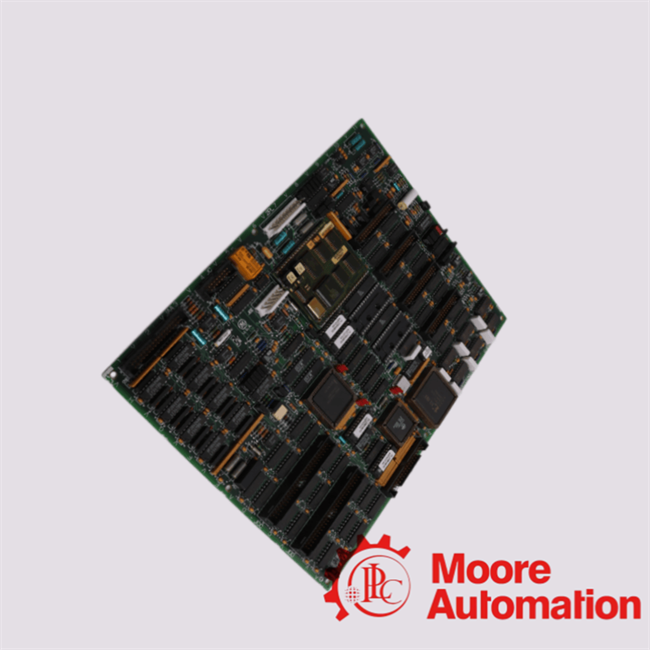

DS200TCCAG1AJB GE κοινό αναλογικό I/O board

Σύνοψη

ΗΓενικάDS200TCCAG1AJBΚοινή αναλογική πλακέτα I/Oείναι βιομηχανική μονάδα ελέγχου που χρησιμοποιείται σεΣυστήματα ελέγχου αεριοστροβίλων GE Speedtronic Mark V.Είναι μέρος τουΟικογένεια TCCA (Common Analog I/O Board), υπεύθυνη για τον προετοιμασμό, την κλιμάκωση και τη δρομολόγηση αναλογικού σήματος εντός της αρχιτεκτονικής ελέγχου της τουρμπίνης.

ΗDS200TCCAG1AJBΤο συμβούλιο λειτουργεί ωςκεντρική αναλογική μονάδα διεπαφήςμέσα στον πυρήνα ελέγχου της τουρμπίνας (συνήθως στον πυρήνα R5). Συλλέγει αναλογικά σήματα από πολλαπλά τερματικά πλαίσια και τα μετατρέπει σε συντεταγμένα σήματα για την μονάδα επεξεργασίας του συστήματος ελέγχου.

Λειτουργεί ωςΚλιματισμός σήματος και κόμβος διεπαφής, διασφαλίζοντας ότι τα δεδομένα αισθητήρων είναι ακριβή, σταθερά και κατάλληλα για ψηφιακή επεξεργασία λογικής ελέγχου.

Τεχνικά δεδομένα

Ενώ οι ακριβείς τιμές μπορεί να διαφέρουν ελαφρώς ανάλογα με την αναθεώρηση (μεταλλαγή AJB), οι τυπικές προδιαγραφές περιλαμβάνουν:

• Κατασκευαστής: General Electric (GE)
• Σειρά: Mark V Speedtronic
• Λειτουργία: Πίνακας προετοιμασίας αναλογικού σήματος Ε/Υ
• Τύποι εισόδου: 4·20 mA, RTD, θερμοσύνδεσμος, τάση/στροφή άξονα
• Ηλεκτρική τροφοδοσία: Από το TCPS μέσω συνδέσμου 2PL
• Επικοινωνία: διεπαφή λεωφορείου δεδομένων 3PL
• Θέση τοποθέτησης: ντουλάπι πυρήνα R5
• Περιβαλλοντική χρήση: Συστήματα ελέγχου βιομηχανικών ανεμογεννητριών

Ενημερωτικά ερωτήματα σχετικάDS200TCCAG1AJB

Ε1: Ποιο είναι το λειτουργικό ρόλο τουDS200TCCAG1AJBΚοινό Analog I/O Board μέσα στην αρχιτεκτονική ελέγχου τουρμπίνων GE Mark V;

Α: Η DS200TCCAG1AJBΤο κοινό Analog I/O Board λειτουργεί ως κεντρική διεπαφή απόκτησης και προετοιμασίας αναλογικού σήματος στο πλαίσιο του συστήματος ελέγχου GE Mark V Speedtronic.Είναι υπεύθυνη για την συγκέντρωση ετερογενών αναλογικών εισόδων πεδίου και τη μετατροπή τους σε βαθμονωμένα, συστήματα συμβατά με τα σήματα για επεξεργασία από τον πυρήνα ελέγχου (STCA/COREBUS).

Ε2: ΠώςDS200TCCAG1AJBΗ κοινή αναλογική πλακέτα I/O εκτελεί προετοιμασία σήματος πολλαπλών πεδίων για εισόδους βιομηχανικής οργάνωσης;

Α: ΗDS200TCCAG1AJBΤο κοινό αναλογικό I / O board εκτελεί τον συντονισμό σήματος πολλαπλών τομέων εφαρμόζοντας ενίσχυση, γραμμικότητα, απομόνωση και φιλτράρισμα σε διάφορες αναλογικές εισόδους, όπως βρόχοι 4 ̇ 20 mA, RTDs,Θερμοσύνδεσμοι, και σήματα παρακολούθησης άξονα, διασφαλίζοντας την ακεραιότητα σήματος υψηλής πιστότητας σε δύσκολες συνθήκες λειτουργίας της ανεμογεννήτριας.

Ε3: Ποιες προηγμένες αναλογικές μορφές σήματος υποστηρίζονται από τοDS200TCCAG1AJBΚοινό Analog I/O Board στα συστήματα τουρμπίνων GE;

Α: Η DS200TCCAG1AJBΤο Common Analog I/O Board υποστηρίζει ένα ευρύ φάσμα αναλογικών τρόπων βιομηχανικής ποιότητας, συμπεριλαμβανομένης της οργάνωσης κυκλώματος ρεύματος ακριβείας 4·20 mA, εισόδων ανίχνευσης θερμοκρασίας αντίστασης (RTD),θερμοηλεκτρικά σήματα τάσης (θερμοσύνδεσης) με αντιστάθμιση ψυχρής σύνδεσης, και ηλεκτροστατικά κανάλια παρακολούθησης τάσης / ρεύματος αγωγού.

Ε4: Με ποιον τρόποDS200TCCAG1AJBΚοινή διεπαφή αναλογικής πλακέτας I/O με τερματικές πλακέτες και συσσωρευτές καλωδίωσης κατανεμημένου πεδίου;

Α: Η DS200TCCAG1AJBΚοινή Analog I/O Board διεπαφές με κατανεμημένα υποσυστήματα τερματικών όπως CTBA, TBCA και TBQA μέσω ειδικών συστοιχιών συνδέσμων (π.χ. JAA, JBB, JCC, JDD), επιτρέποντας δομημένη δρομολόγηση σήματος,μονωτική επέκταση I/O, και καθοριστική λήψη αναλογικών δεδομένων σε όλο το υποσύστημα ελέγχου τουρμπίνας.

Ε5: ΠώςDS200TCCAG1AJBΗ κοινή αναλογική πλακέτα I/O εξασφαλίζει την ακρίβεια της μέτρησης θερμοσύνθεσης υπό συνθήκες βαθμίδας υψηλής θερμοκρασίας;

Α: ΗDS200TCCAG1AJBΗ κοινή αναλογική πλακέτα I/O εξασφαλίζει την ακρίβεια του θερμό ζεύγους μέσω ενσωματωμένων αλγορίθμων αντιστάθμισης ψυχρών συνδέσεων, ακριβούς ανίχνευσης συνδέσεων αναφοράς,και μη γραμμικές τεχνικές γραμμικής μεταφοράς τάσης σε θερμοκρασία, μειώνοντας έτσι τη θερμική παρακμή και την αβεβαιότητα μέτρησης σε περιβάλλοντα υψηλών θερμοκρασιών των ανεμογεννήτρων.
